Verteilung









Mit diesem Befehl können Komponenten entlang einer Linie in einem Baugruppendokument verteilt werden.

Sie können diesen Befehl beispielsweise verwenden, um Unterteilungen im einem offenen Raum, ein Geländer mit den zugehörigen Stützen oder Schubladen in einem Schrank zu verteilen. (Verteilen Sie zum Beispiel 3 Schubladen durch Angeben der Höhe für eine von diesen.)



Erstellungsphasen / Verwendung:



Wählen Sie den Befehl Modellierung > Verteilung... aus dem Dropdown-Menü aus.



Es ist möglich, bis zu zwei Komponenten gleichzeitig zu verteilen. Die Komponenten werden alternativ einbezogen. Die erste Komponente erscheint immer am Anfang und am Ende der Linie. Somit hat die erste Komponente immer ein Exemplar mehr als die zweite Komponente.



Eine der Komponenten kann eine Leerstelle sein, so dass ein Wechsel zwischen einer Komponente und einer Leerstelle mit einer bestimmten Länge ermöglicht wird.



Sie können für jede Komponente die Länge, die Position gemäß der Linie und des Familiencodes sowie die Steuerparameter der Komponente festlegen.

Der angegebene Länge stellt die Basislänge entlang der Linie dar. Dieser Wert ist eine Referenzlänge, die sich gemäß der verwendeten Einstellungen und Optionen ändert.



Klicken Sie in einem Baugruppen-Dokument auf das Symbol , oder wählen Sie im Dropdown-Menü den Befehl Modellierung > Verteilung... aus.







Die Komponenten, die mit diesen Befehlen verwendet werden können, sind Familiendokumente aus dem verteilbaren Bauteildokument oder der Baugruppe.

Die generischen Dokumente dieser Familiendokumente müssen die Funktion Verteilbare Komponente bereitstellen, und die Familiendokumente müssen die Steuerung Verteilbare Familie (unter Verwendung des Befehls "Werkzeug>Steuerung bereitstellen") bereitstellen. Diese Steuerung steht in der Bibliothek " TopSolid > Komponenten > Allgemein" zur Verfügung.







Verfügbare Optionen:





  • In dieser Rubrik können Sie den Pfad der Verteilung definieren. Es sind verschiedene Modi verfügbar:





Ermöglicht die Verwendung einer Skizze, eines Segments oder einer Kante als Pfad.

Sie müssen auch die vertikale Richtung definieren.





Ermöglicht die Verwendung zweier Punkte, welche die Endpunkte des Pfads definieren.

Sie müssen auch die vertikale Richtung definieren.





Ermöglicht die Definition des Pfads mithilfe eines Koordinatensystems und einer Länge.

Der Koordinatensystemursprung wird als Anfangspunkt und die Z-Achse als Pfadrichtung verwendet.





  • Ränder: Mit den Rändern können Sie die Gesamtlänge (Profillänge oder -abstand zwischen Anfangs- und Endpunkten oder explizite Länge) verringern; sie können für jedes Ende gleich (Aufmaße gleich) oder unterschiedlich (Bestimmte Aufmaße) sein.







Es sind zwei Verteilungsmodi verfügbar:



  • Verteilen Die Komponenten werden mit einer festen Länge nacheinander bis zum Ende der Pfadlinie positioniert.



  • Gleichmäßig vorgegebener Abstand: Sie geben die Anzahl der Komponenten an, deren Länge angepasst wird, so dass die Summe der Längen der Komponenten der Pfadlänge entspricht.



Beim Verwenden des Modus Gleichmäßige Verteilung kann am Pfadende eine Lücke auftreten (ein Rest), die zu klein ist, um sie mit einer weiteren Komponente zu füllen. Beim Verwenden des Modus Gleichmäßig vorgegebener Abstand bleibt nie ein Rest übrig.







Die erste Komponente kann Folgendes sein:



Ein Familiendokument:

In der Dropdown-Liste werden alle verteilbaren Familien aus Referenzbliotheken und Projekten aufgelistet.

Nach Auswahl der Familie können Sie den Code und/oder die Steuerparameterwerte auswählen.



Eine Leerstelle:

In diesem Modus werden die Leerstellen entlang der Linie verteilt.

Dies kann zum Beispiel nützlich sein, wenn Sie einen Balken mit fester Breite und variablen Leerstellen zwischen den Balken verteilen möchten.





Sie können für jede Komponente die Länge, die Position gemäß der Linie und des Familiencodes sowie die Steuerparameter der Komponente festlegen.

Der angegebene Länge stellt die Basislänge entlang der Linie dar. Dieser Wert ist eine Referenzlänge, die sich gemäß der verwendeten Einstellungen und Optionen ändert.



Unterkomponenten:

Diese Schaltfläche gestattet den Zugriff auf die Konfigurationsfenster der Unterkomponenten (siehe Unterkomponenten)

Um Zugriff auf diese Einstellungen zu erhalten, muss die erweiterte Option In höheren Baugruppen ersetzbar beim Zusammenbauen der Bestandteile dieser Komponente im generischen Dokument aktiviert sein.







Die zweite Komponente verfügt über einen zusätzlichen Modus:



Keine Komponente:

Ermöglicht die Verteilung nur einer Komponente.







In diesen beiden Rubriken können Sie die Anfangspositionierung der ersten und zweiten Komponente definieren.

  • Orientierung: Der Orientierungswinkel gilt für eine Rotation der Komponente um die Achse, die durch die Pfadlinie definiert wird.

  • Umkehren: Dient zum Drehen der Komponente um die in der ersten Rubrik definierten vertikalen Richtung.

  • Schlüsselpunkte: Dient zum Auswählen des Ankerpunkts der Komponente auf der Pfadlinie. Sie können den Schlüsselpunkt in der grafischen Vorschau der Komponente auswählen.

  • Horizontale / Vertikale Verschiebung: Sie können bei Bedarf eine vertikale oder horizontale Verschiebung auf die Position der Komponente anwenden.









  • Nummerierung:

Mit dieser Option wird beschrieben, wie die Komponenten entlang der Linie sortiert werden:

    • Aufsteigend / Absteigend: Die Komponenten werden nacheinander vom Anfangspunkt (aufsteigend) oder vom Endpunkt (absteigend) der Pfadlinie aus sortiert.

    • Alternativ aufsteigend / absteigend: Bei diesen Modi wird die erste Komponente auf einem Endpunkt und die zweite auf dem anderen Endpunkt positioniert usw.





Der alternierende Modus ist wichtig, wenn sich die Anzahl der Komponenten ändern kann (Änderung der Komponentenlänge oder der Pfadlinienlänge).

Unabhängig davon, wie häufig die Komponente vorkommt, wird immer das erste und zweite Exemplar der Komponente auf den Pfadendpunkten positioniert. Dies sorgt für einen zuverlässigen Entwurf, falls Sie diese Exemplare zum Erstellen anderer Elemente verwendet haben.





Beim Verteilungsmodus Gleichmäßige Verteilung sind die folgenden Optionen verfügbar:



  • Verbleibende Länge:

Beim Modus "Gleichmäßige Verteilung" kann ein Rest (Lücke) übrig bleiben. Mit dieser Option können Sie angeben, ob dieser Rest am Ende oder am Anfang der Pfadlinie auftreten oder auf beide Endpunkte der Pfadlinie verteilt werden soll.



  • Verteilungsmodus für Rest:

Sie können festlegen, wie der Rest gehandhabt werden soll:

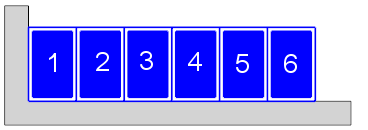

    • Nicht verteilen: Der Leerraum bleibt unverändert.

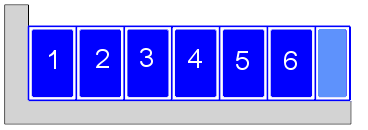

    • Rest füllen: Der Leerraum wird mit einer weiteren Komponente gefüllt. Dies ist jedoch nur möglich, wenn die Restlänge größer ist als der in der Option "Minimum für Füllvorgang" angegebene Wert.

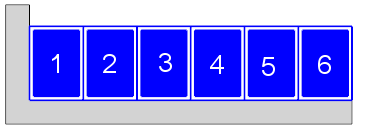

    • Rest verteilen: Die Länge der eingeschlossenen Exemplare wird verlängert, so dass deren kumulierte Länge die Leerstelle des Restes füllt.

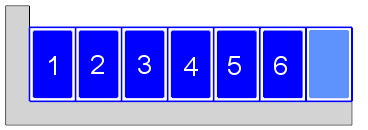

    • Ein weiteres verteilen: Es wird ein zusätzliches Exemplar hinzugefügt, und die Länge aller Exemplare wird so vermindert, dass diese zusätzliche Komponente den Rest füllt.



  • Geänderte Komponente:

Wenn Sie zwei Komponenten verteilen und der Rest verteilt wird (Rest Verteilen oder Ein weiteres verteilen), können Sie festlegen, ob die erste, die zweite oder beide Komponenten geändert werden sollen.



Verteilungsmodus für Rest:

Wenn Sie die Länge der beiden Komponenten ändern, können Sie entweder den gleichen Längenwert für beide Komponenten oder einen proportionalen Längenwert entsprechend der Referenzlänge hinzufügen oder entfernen, die für die jeweilige Familienkomponente angegeben ist.







Änderungen / Zusätzliche Informationen:





Im Grafikbereich wird für jedes Exemplar der Komponenten eine Nummer als Bezeichnung vergeben. Sie können diese Bezeichnungen per Drag & Drop verschieben.

Über das Kontextmenü einer Bezeichnung können Sie auf die Befehle "Ausnahme" und "Position zurücksetzen" zugreifen (falls die Bezeichnung verschoben wurde). Es ist auch möglich, den Befehl Ausnahme mit einem Doppelklick auf die Bezeichnung auszuführen.



Mit diesem Befehl wird ein Dialogfeld geöffnet, in dem Sie dieses bestimmte Exemplar ersetzen können. Sie können die Familie durch eine andere ersetzen, eine Leerstelle durch eine Familie ersetzen oder den Code oder die Steuerparameter ändern.

Falls Sie die Länge ändern möchten, ohne dabei die Familie zu ändern, müssen Sie den Längenwert angeben und die Familienliste leer lassen.

Sie können eine Familie durch eine Leerstelle ersetzen: Wählen Sie die Leerstellenoption und geben Sie die Länge an, falls Sie eine bestimmte Bemaßung wünschen, oder lassen Sie das Längenfeld leer, um weiterhin die Referenzlänge zu verwenden.



Wenn Sie die Geometrie von Exemplaren ändern möchten (Bohren, Tasche, Trimmen usw.), müssen Sie diese wie für eine Wiederholung in ein lokales Bauteil konvertieren.



Verteilbare Komponente:

Die Erstellung einer Komponente, die mit diesem Befehl verwendet werden kann, erfolgt nach der gleichen Konzeptionsmethode wie jede andere gewöhnliche parameterisierte Komponente.

Um diese Komponente in der Familienliste des Befehls "Verteilung" verfügbar zu machen, müssen Sie auch die folgenden Schritte durchführen:





Für diese Funktion müssen Sie Folgendes bereitstellen:

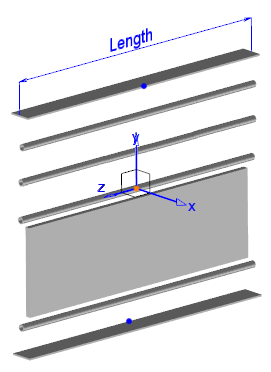

  • Rechter oberer Punkt: Dies ist der rechte obere Punkt der Komponente auf der XY-Ebene des weiter unten dargestellten Zielkoordinatensystems.



  • Linker unterer Punkt: Dies ist der linke untere Punkt der Komponente auf der XY-Ebene des weiter unten dargestellten Zielkoordinatensystems.



  • Zusätzliche Schlüsselpunkte: Ermöglicht das Definieren zusätzlicher Schlüsselpunkte, die Sie ggf. zur Positionierung der Komponente benötigen.



  • Koordinatensystem: Die XY-Ebene dieses Koordinatensystems muss eine Senkrechte zur Verteilungslinie sein (die Z-Achse stellt die Richtung der Verteilungslinie dar).



  • Länge: Sie muss dem Parameter zugeordnet sein, der die Länge der Komponente steuert (die variable Bemaßung entlang der Verteilungslinie).
