Stückliste

Dieser Befehl erlaubt Ihnen, eine Stückliste direkt aus der ausgewählten Baugruppe zu erstellen.

Erstellungsphasen / Verwendung:

Wählen Sie Stückliste… aus dem Kontextmenü einer Baugruppe in der Projektstruktur oder auf der Registerkarte einer Baugruppe.

Wählen Sie die Stücklisten-Vorlage aus.
Wählen Sie aus, ob eine Darstellung der Baugruppe verwendet werden muss, und wählen Sie in diesem Fall eine aus der Dropdown-Liste aus (die Stückliste enthält nur Elemente dieser Darstellung) oder falls eine Gruppe verwendet werden muss.
Bestätigen.

Dieser Befehl ist von nur von einer Baugruppe verfügbar.
Zur Verwendung einer Gruppe muss eine definiert werden.

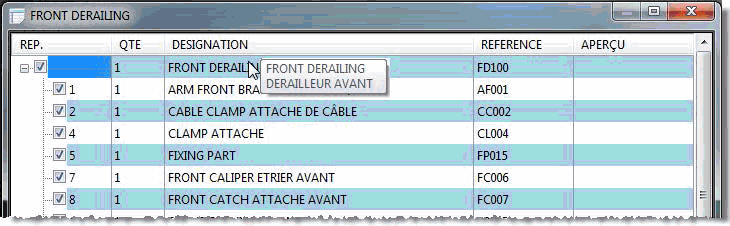

Eine Stückliste kann mit mehrzeiligen Texten erstellt werden. Dies ermöglicht Ihnen zum Beispiel die Verwendung einer mehrsprachigen Beschreibung. Die mehrzeiligen Texte werden als Tooltip im Stücklistendokument und in mehreren Zeilen in der Stücklistentabelle des Entwurfsdokuments angezeigt. Diese Texte können durch Verwendung des Befehls Konstruktion > Parameter > Mehrzeiliger Textparameter... erstellt werden.

Das Stücklistendokument ist in verschiedene Bereiche unterteilt:

Der obere Bereich zeigt die Stückliste.
Der untere Bereich enthält 2 Registerkarten zur schnellen Änderung von Standard- und benutzerspezifischen Eigenschaften. Er enthält auch die Vorschau der ausgewählten Zeile.

Verfügbare Optionen:

Nach Eigenschaft gruppieren:

Wenn diese Option aktiviert ist, werden in einer Stücklistenposition verschiedene Bauteile gruppiert, die identische Eigenschaften haben. Wenn 4 Sechskantschrauben Ø M6x20 in der gleichen Unterbaugruppe benutzt werden, gibt es nur eine Linie, bei der diese Option markiert ist oder nicht. Wenn ein würfelförmiges Bauteil und ein zylinderförmiges Bauteil beide „Endanschlag“ genannt werden und alle Eigenschaften in ihren jeweiligen Spalten identisch sind, können sie gruppiert werden.

Filter:

Mit dieser Option können Sie Ihre Stückliste filtern, um eine Elementauswahl auszuschließen/beizubehalten. Sie müssen dazu den Filter, den Sie verwenden möchten, nur aktivieren.

Es gibt 2 Arten von Filtern in diesem Dialogfenster:

Quelldokument: dieser Bereich listet die Filter auf, die im Quelldokument erstellt wurden (Filtern nach Farbe, Elementefilter und Filtern nach Eigenschaften).
Filterdokumente: dieser Bereich listet die vorhandenen Filterdokumente im Quellprojekt oder im Projekt auf, das im Quelldokument referenziert wird. Wenn die Zelle Aktivieren Zelle ausgewählt wird, werden nur die Elemente, die mit diesem Filter übereinstimmen, in der Stückliste beibehalten (schlussfolglich werden alle weiteren Elemente ausgeschlossen).

Bauteilgeometrie vergleichen:

Für Bauteile mit den gleichen Eigenschaften (Name, Material, Bemaßung usw.) aber unterschiedlicher Bearbeitung können Sie mithilfe dieser Option eine Analyse der Bauteile durchführen, um sie in der Nomenklatur zu trennen.

Kontextabhängige Befehle:

Einige kontextabhängige Befehle sind in der Stücklistentabelle verfügbar. Einige Spalten wie die Beschreibung oder der Kommentar können geändert werden, andere wie die Masse, die Menge oder das Material hingegen nicht.

Zeile hinzufügen: Ermöglicht es, eine Linie hinzuzufügen und sie manuell abzuschließen. Die hinzugefügte Linie hat einen gelben Hintergrund. Der Befehl ist nur verfügbar, wenn der Modus Kratzen aktiviert ist.
Wert wiederherstellen: Wenn ein Wert im Modus "Kratzen" erstellt wurde, kann mit diesem Befehl der Anfangswert wiederhergestellt werden. Der Befehl ist nur verfügbar, wenn der Modus Kratzen aktiviert ist.
Rückwärtsreferenzen: Ermöglicht die Ermittlung von Rückwärtsreferenzen des ausgewählten Bauteils oder der ausgewählten Baugruppe.
In Projektstruktur anzeigen : Hebt das ausgewählte Dokument in der Projektstruktur hervor.
Öffnen: Öffnet das Dokument aus der Stückliste.
Eigenschaften: Ermöglicht das Anzeigen und Ändern von Eigenschaften des Dokuments.
In ERP veröffentlichen: Ermöglicht das Veröffentlichen eines Dokuments in TopSolid'Erp.
Automatische Teilenummer: Wenn die automatische Bauteilnummerierung aktiviert ist, kann diese über die Spalte Teilenummer aufgerufen werden. Wählen Sie Leere Teilnummern füllen aus, um die Teilenummer eines Dokuments ohne Nummer zu ergänzen, und wählen Sie Alle Teilenummern ändern aus, um alle Teilnummern zu ersetzen. Der Modus Kratzen muss aktiviert sein.
Referenzen: Ermöglicht die Ermittlung von Referenzen des ausgewählten Bauteils oder der ausgewählten Baugruppe.

Einige kontextabhängige Befehle sind auch in Spaltentiteln verfügbar:

Spalte hinzufügen: Ermöglicht das Hinzufügen einer Spalte.
Spalte ausblenden: Ermöglicht das Ausblenden einer Spalte, ihr Inhalt wird berücksichtigt.
Spalte löschen: Ermöglicht das Löschen einer Spalte.
Automatische Teilenummer: siehe oben.

Exemplarindex:

In diesem Feld können Sie den Stücklisten-Exemplarindex eines Bauteils erzwingen.

Wählen Sie das Bauteil in der Stückliste aus, aktivieren Sie das Kontrollkästchen, und geben Sie den Exemplarindexwert ein.

Die Hintergrundfarbe der Zelle mit diesem Index ändert sich in Grün. Diese Einstellung kann im Abschnitt Stückliste des Befehls Werkzeuge > Optionen geändert werden.
