Panneau

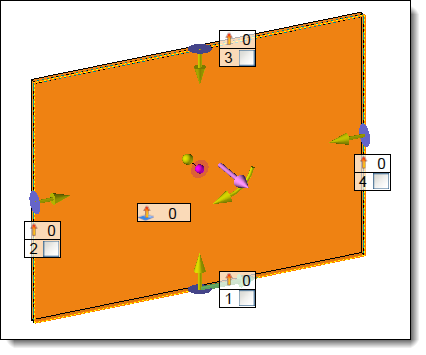

• Panneau contraint (dans un document assemblage uniquement) :

1. Choisir le mode Panneau contraint.

2. Choisir une face.

3. Choisir l'orientation.

4. Définir les décalages

5. Choisir la position du panneau par rapport a la face :

• Panneau sur profil (dans un document panneau ou assemblage) :

1. Choisissez ou créez directement un profil.

2. Sélectionnez une orientation.

3. Choisissez la position du panneau par rapport au profil :

• Panneau sur face (dans un document assemblage uniquement) :

1. Choisissez une ou plusieurs faces. (Sélectionner plusieurs faces permet de créer un panneau à partir de plusieurs faces)

2. Sélectionnez une orientation.

3. Choisissez la position du panneau par à la face :

Un panneau contraint permettra une modification plus libre qu'un panneau sur profil ou sur face.

Les différents constituants du panneau sont des pièces locales.

Il existe plusieurs façons d'accéder à la commande "Panneau". Selon la méthode choisie, son positionnement variera.

Voici un exemple lors de la création à partir des faces d’un bloc enveloppe. Le principe reste identique pour les autres cas d’application.

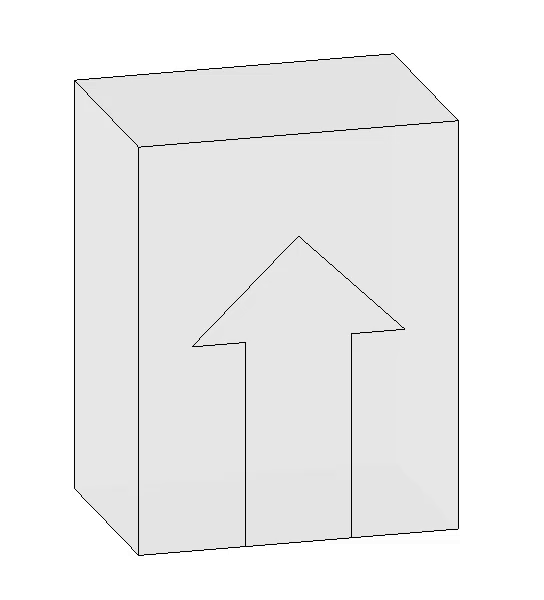

Lors d'un clic droit sur une face. Le panneau sera toujours positionné à l'intérieur du bloc enveloppe.

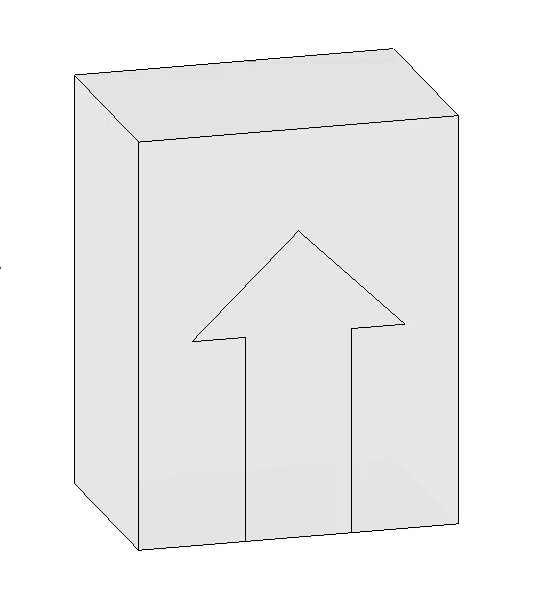

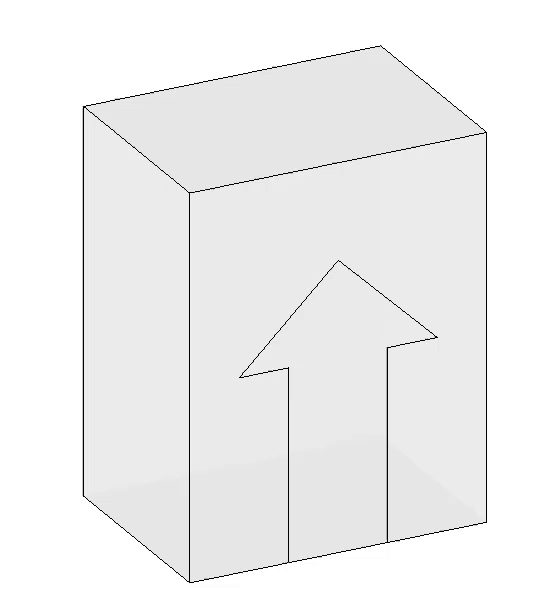

Depuis la fonction panneau, un picking rotatif permet de placer le panneau à l'intérieur ou à l'extérieur du bloc enveloppe.

Lors d'un clic sur une face directement depuis la fonction panneau, le panneau est toujours positionné à l'extérieur du bloc enveloppe.

Permet de créer ou de renseigner un Paramètre Panneau déjà existant.

Permet de définir le matériau multicouche à utiliser.

Sélectionner le matériau multicouche, choisir un code s'il est issu d'un document famille. Si le matériau possède des pilotes, les renseigner.

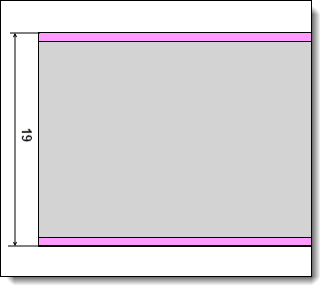

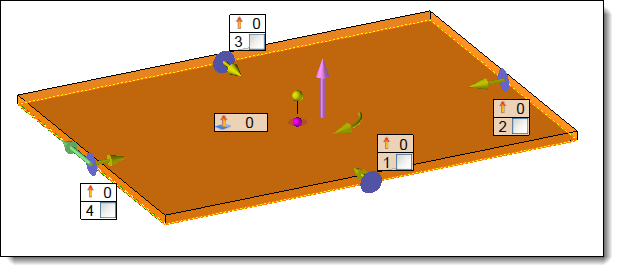

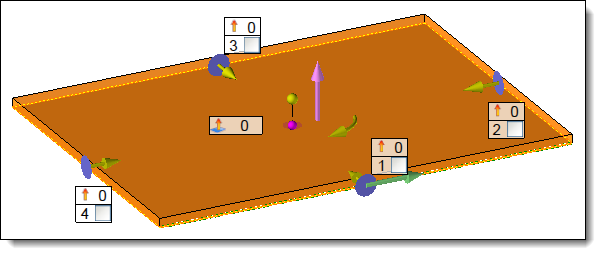

La flèche rose au centre du panneau permet d'inverser le positionnement des revêtements du panneau multicouche (dessus et dessous).

Mise à jour automatique :

Cocher l'option de mise à jour automatique permet de mettre à jour automatiquement les pilotes après avoir modifié une de leurs valeurs.

Si la case est décochée, une option de mise à jour manuelle est proposée.

Permet de définir les chants du panneau.

Sélectionner la famille de chant ainsi qu'un code. Si le chant possède des pilotes, les renseigner.

• Chants identiques :

Permet d'appliquer le même document famille à tous les chants.

Si cette option est décochée il est possible de venir changer la famille chant par chant dans le tableau.

• Coupes identiques :

Permet d'appliquer la même coupe à tous les chants, sélectionner la coupe dans le menu déroulant.

Il est possible de venir changer la coupe de début et de fin d'un chant dans le tableau.

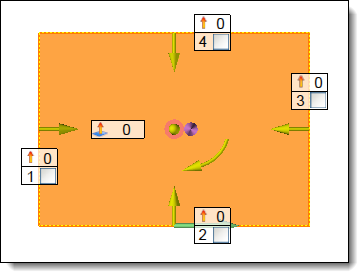

La flèche jaune permet de faire tourner les chants autour du panneau si la position initiale ne convient pas. Le clic droit sur cette flèche permet l'accès à l'inversion du sens de rotation.

Permet de définir la famille de matériau de stratifié à appliquer au panneau.

Sélectionnez la famille de stratifié ainsi qu'un code. Si le chant possède des pilotes, les renseigner.

•  Les stratifiés recouvrent les chants :

Permet de recouvrir les chants par le stratifié.

• Stratifié identiques :

Permet d'appliquer le même stratifié aux deux côtés du panneau.

•  Les stratifiés sont à l'extérieur :

Permet de créer un stratifié à l'extérieur du panneau, son épaisseur est rajouté à celle du panneau.

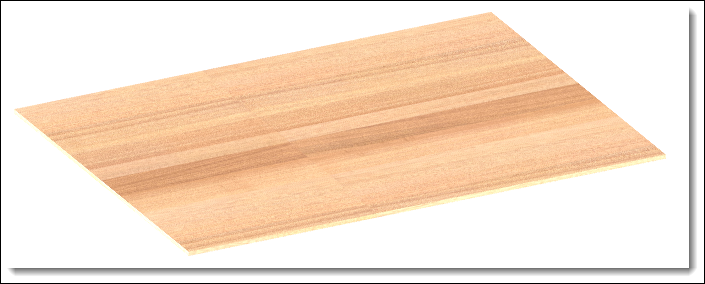

Permet de définir le sens des fibres (correspond à la flèche verte dans la zone graphique).

Il y a deux cas de figure:

• Si le matériau est non isotrope (exemple: panneau de particules blanc) alors c'est la flèche verte qui contrôle le sens des fibres.

• Si le matériau est isotrope (exemple: contreplaqué), c'est le matériau qui pilote le sens des fibres. Dans ce cas il est calculé sur la plus grande longueur de la boîte englobante de la pièce sans tenir compte du sens de la flèche verte.

• Options avancées :

Lorsque cette option est cochée, que l'on modifie le matériau multicouche (qui possède un pilote) d'un panneau pour un autre qui ne possède pas de pilote équivalent, une invalidité prévient l'utilisateur qu'un pilote est manquant.

Lorsque l'option et décochée, il n'y a pas de message d'erreur lors de la même manipulation.
