Arêtes candidates

• La recherche des arêtes est graphique, pour des pièces de très petite taille, il peut être nécessaire de diminuer la tolérance de modélisation pour obtenir les résultats souhaités. En passant la tolérance angulaire de 15° à 5° par exemple.

• Attention, ne pas conserver ce réglage par défaut, car il peut ralentir par la suite les performances de TopSolid.

• Forme : Sélectionnez la Forme à séparer à traiter.

• Axe de démoulage : L’axe Z du repère d’ouverture est présélectionné au lancement de la commande. Il est possible d'en choisir un autre, ou d'en créer un "à la volée" .

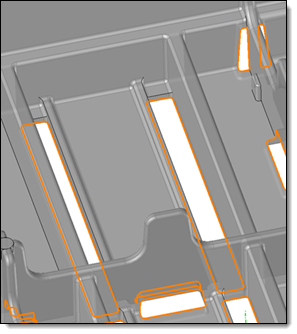

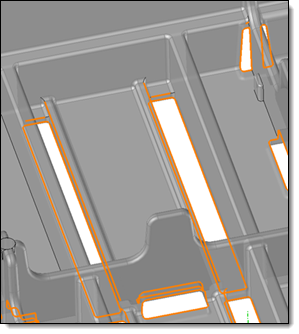

• Priorité : Deux modes de détection sont disponibles:
• Vitesse : La détection des arêtes candidates est graphique, et très rapide.

• Précision : Ce mode permet un meilleur tri sur les arêtes candidates, car, contrairement au mode vitesse, la recherche graphique des arêtes candidates est réalisée dans les deux sens de l’axe donné, de plus, une recherche géométrique permet de trier les arêtes retournées en graphique.

• Arêtes : Cette option permet de conserver dans la détection graphique seulement les arêtes supérieures, inférieures ou toutes :

• Niveau de précision (de faible à fort) : Cette option permet de régler la précision du calcul des arêtes candidates, permettant d'affiner la sélection.  Le choix de cette précision dépend de la pièce dans le Split. Il est donc utile de tenter de la modifier pour obtenir une pré-sélection parfois plus intéressante.

• Isoclines : Cette option permet de calculer et imprimer les silhouettes uniquement sur les faces visibles de la pièce suivant l’axe de démoulage choisit.

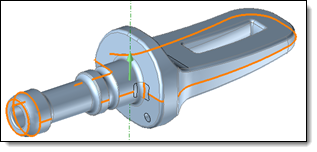

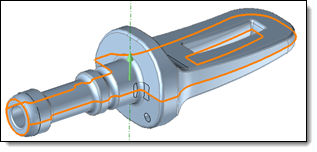

• Continuité en tangence : Cochée par défaut, cette option permet une meilleure détection en analysant la continuité entre arêtes. Si une arêtes est détectée comme étant une arête candidate, les arêtes en continuité en tangence sont sélectionnées elles aussi.
