Cote demi pièce |
La commande cote demi pièce permet de coter rapidement une esquisse d'une forme tournée par rapport à l'axe X ou Y.
Étapes de création / Utilisation :
Choisissez la commande Esquisse 2D > Contraintes > Cote demi pièce... à partir du menu déroulant.
Dans un document Mise en plan, choisissez la commande Esquisse > Contraintes > Cote demi pièce... à partir du menu déroulant.
Choisissez le mode :
Demi pièce |
Grand diamètre |
Pièce entière |
La cote est attachée entre l'élément sélectionné et l'axe de l'esquisse. Sa valeur est le double de la valeur mesurée. |
La cote est attachée sur l'élément sélectionné uniquement. Intéressant lorsque la géométrie est éloignée de son axe. |
La cote est attachée entre l'élément sélectionné et son symétrique. |
|
|
|

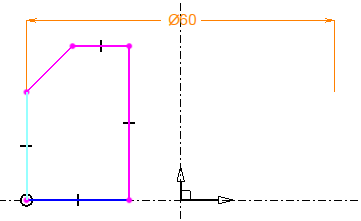

Cochez Cote de rayon pour afficher le rayon. Si cette option n'est pas cochée, la cote sera un diamètre et aura le double de la valeur mesurée entre l'élément sélectionné et l'axe de révolution.
Posez la cote.
|
Par défaut, l'axe de référence est l'axe X de l'esquisse, il est possible de le modifier avec la commande Définir axe de révolution. |
Cette commande ne permet pas coter les courbes bsplines. |
|
Le mode de la cote peut être changé grâce à la commande contextuelle Affichage. Ce mode d’affichage sera utilisé par la commande Annotations projetées dans un document de mise en plan. |
Modifications / Informations complémentaires :
La modification de la valeur d'une cote s'effectue en double-cliquant sur le texte de la cote lorsque aucune commande n'est lancée (mode neutre) ou lorsque la commande Contrainte est lancée.
Au fur et à mesure de la création des cotes et des contraintes, TopSolid change la couleur des éléments de l'esquisse pour indiquer s'ils sont totalement contraints ou non. Un élément sous-contraint est affiché en couleur magenta, un élément complètement contraint est affiché en couleur bleue.
Il en est de même pour les cotes, lorsqu'une cote sur-contrainte est détectée, TopSolid désactive automatiquement la cote en cours de création et l'affiche en gris. Les commandes Activer et Désactiver du menu contextuel d'une cote permettent de modifier les types de cotes. En cas de sur-contrainte, les cotes ou les relations en cause sont affichées en rouge.
Le mode Demander la valeur de cote permet de modifier la valeur de la cote juste après l'avoir créée.
