Référence partielle









Liens / Vidéos :





Cette commande permet de créer des référence partielles pour le tolérancement géométrique ISO répondant à la norme ISO 5459.



Étapes de création / Utilisation :



Choisissez la commande Outils > Annotations > Référence partielle... à partir du menu déroulant.



  1. Sélectionnez le plan support sur lequel créé les références partielles ou cochez Esquisse de référence partielle existante pour sélectionner une esquisse de ce type qui existe déjà.

  2. Basculez à l'étape suivante à l'aide de la flèche.

  3. Créez les symboles de référence partielle.

  4. Validez l'esquisse des références partielles.

  5. Sélectionnez la géométrie de la tolérance partielle.







Options disponibles:







Permet de régler l'affichage de la taille du symbole sélectionné (point, ligne ou zone). Cette taille est affichée dans la partie supérieure de la référence partielle.

  • Automatique : en fonction du type de symbole sélectionné, TopSolid rempli la référence automatiquement avec les informations suivantes :



- Carré : symbole carré avec valeur du côté

- Cercle : symbole diamètre avec valeur du diamètre

- Rectangle : longueur × largeur

- Autre : chaine vide

  • Manuelle : saisir le texte à afficher. Le bouton Symboles à l'extrémité du champ permet d'ajouter des caractères spéciaux.

  • Type de déport : permet de déporter ou non le texte en dehors de la référence en fonction du mode Déporté ou Aucun. Le mode Automatique déportera le texte si il ne contient pas dans la référence.

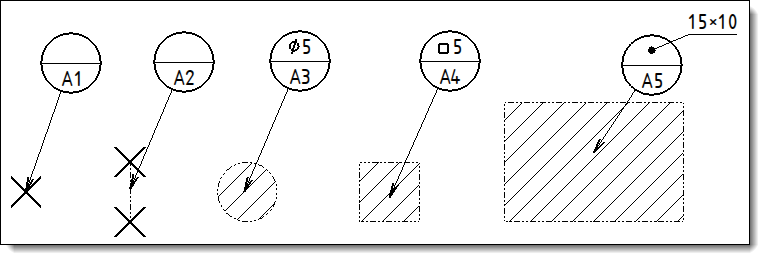

Exemples d'affichage de la taille en fonction du symbole sélectionné









  • Référence de tolérance : ce champ permet de forcer le texte de la référence.

  • Index : ce champ contient un entier strictement positif. Il s'incrémente automatiquement à la validation du dialogue.

Une vérification de l'unicité du couple lettre / chiffre est faite dans le document pièce..









Permet d'ajouter un modificateur mobile et d'en définir les propriétés.

  • Direction : permet de définir l'orientation du modificateur.

  • Aligner le symbole sur la direction de déplacement : permet de forcer l'alignement de la flèche avec la direction fournie. Dans ce cas l'annotation ne pourra être ni empilée ni accrochée à une ligne magnétique.



Référence partielle avec modificateur mobile

Référence partielle avec modificateur mobile et alignement forcé













Le style de base permet de récupérer les réglages d'un style de référence partielle existant.









Permet de définir le format d'affichage de la référence partielle.

  • Police : permet de définir la police, la taille et le style du texte.

  • Format d'unité : permet de définir l'unité d'affichage (montrer/cacher, séparateur, précision, ...).

  • Facteur de taille du symbole de référence partielle : permet de définir la taille du symbole. Cette taille est le résultat du facteur saisi multiplié par la hauteur de la police.

  • Facteur de taille du modificateur mobile : permet de définir la taille du modificateur mobile. Cette taille est le résultat du facteur saisi multiplié par la hauteur de la police.

  • Type d'extrémité de flèche de taille déporté : lorsque le texte de la taille ne contient pas dans la partie supérieure du symbole il peut être déporté (automatiquement ou manuellement), cette option permet de personnaliser le type d'extrémité de la flèche.

  • Couleur : permet de définir la couleur de la référence partielle.

  • Calque : permet de créer la référence partielle sur un calque.









  • Extrémité : permet de modifier l'extrémité de la flèche de la référence partielle.

  • Attributs locaux : permet de modifier les attributs locaux de la référence partielle.







Modifications / Informations complémentaires :



Les références partielles peuvent être créées dans le document de mise en plan à l'aide de la commande d'habillage Référence partielle.
