Symbole de référence partielle









Liens / Vidéos :





Cette commande permet de créer un symbole de référence partielle.



Étapes de création / Utilisation :



Cette opération est une étape de la commande Habillage > Référence partielle... (document Mise en plan) ou Outils > Annotations > Référence partielle... (document Pièce).

Si des symboles ont déjà été créés et donc qu'une esquisse des références partielles existe déjà (disponible sous le noeud de la vue depuis l'arbre des opération), cette commande peut aussi être appelée en éditant cette esquisse puis en choisissant la commande Esquisse > Symbole de référence partielle... (cette commande n'est disponible qu'en cours d'édition de l'esquisse des références partielles).



  1. Sélectionnez le type de symbole de référence partielle (Point ou Ligne).

  2. Entrez la valeur de la taille de la croix.







Le symbole peut être une zone (carré, rectangle, cercle, ...) en plus d'un point ou une ligne. Pour cela annulez le dialogue et créez cette zone à l'aide des commandes de l'esquisse.

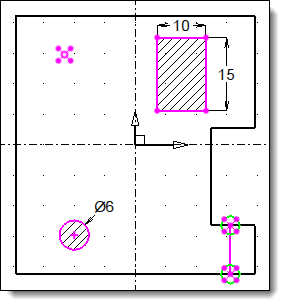

Exemple de symboles de type Point, Ligne et Zone (ici un rectangle et un cercle)









Options disponibles:







La création d'un point se fait soit en donnant ses coordonnées soit en localisant un point dans la grille de  la zone graphique ou en sélectionnant un élément.









Choisissez le mode de construction :



  • Deux points :


  • Création par le panneau de dialogue :

Entrez les coordonnées des deux points de la ligne. Un bouton Coordonnées relatives sur le point de fin permet de renseigner les coordonnées de fin du segment par rapport à l'origine de l'esquisse ou par rapport au dernier point.



  • Création à partir de la zone graphique :

Localisez deux points sur la grille ou sur des éléments.



  1. Ce mode dispose de 4 sous-modes permettant de déplacer le curseur librement ou de le contraindre horizontalement, verticalement ou les deux.

    : Déplacement libre, le curseur est libre dans le plan de l'esquisse.

    : Déplacement horizontal ou vertical.

    : Déplacement horizontal uniquement.

    : Déplacement vertical uniquement.





  • Point et angle :


  • Saisissez un angle. L'angle peut être inversé par rapport à l'axe X en cochant l'option. (45° deviendra -45°).
  • Création par le panneau de dialogue :

Entrez les coordonnées du point de départ de la ligne.

  • Création à partir de la zone graphique :

Localisez un point sur la grille ou sur des éléments.
