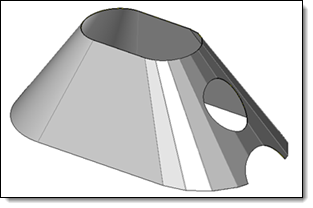

Cette commande permet de transformer une face non dépliable de la tôle en la reconstruisant en une succession de plis, régulièrement espacés.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Tôlerie > Croquage... à partir du menu déroulant.

Sélectionnez la face de la tôle à croquer. Donnez le nombre de lignes de pli souhaité. et leur rayon de pliage. Validez .

Options disponibles :

• Croquage :

• Options avances :

Distance maximum pour la réimpression des frontières : Cette option permet de résoudre certain cas d'échec de la commande : L’opération est produite en calculant la surface de croquage pour la surface porteuse (la surface « étendue ») de la face sélectionnée, qui ensuite est relimitée avec les frontières de la face (internes et externes). Cette limitation s’effectue en mode limitation par des profils imprimés. Dans le cas de nombreuses ouvertures par exemple, la limitation peut imprimer certaines géométries sur des faces opposées à l’endroit où elles se trouvent. L’activation de cette option permet de résoudre ce type de difficulté. Elle permet de donner une distance limite à l’impression pour la projection des profils à utiliser.

Modifications / Informations complémentaires :

• Les paramètres de la commande sont identiques à ceux exposés dans les opérations de Procédé de dépliage, ou dans les règles de mise à plat dans l’inclusion de pièce dans le document de mise à plat par exemple.


• Les ouvertures et impressions sur la face croquée sont reportées après application du croquage.


• La commande fonctionne sur les tôles surfaciques.


• Les faces de plis produites sur le croquage ne sont en fait pas réellement des plis (ce ne sont pas des congés), mais des surfaces réglées qui sont déroulables par la mise à plat. Ainsi, la surface de base produite par l’opération est une succession de faces planes (ou planes à une tolérance près) et de surfaces réglées (assimilables à des cônes ou à des cônes inclinés), tangentes entre elles.


• Lors de la mise à plat, les plis de croquage sont traités par déroulage, mais représentés comme des plis. Les dimensions et angles de pliage obtenus sont quasiment identiques à ceux qu’on obtient par un traitement standard de la face non croquée.

  Du fait que les plis de croquage soient déroulés, et que leur largeur est souvent assez petite par rapport à la tolérance de traitement de l’opération, il peut arriver que la mise à plat avec ses tolérances de traitement par défaut échoue (le déroulage procède à une triangularisation de la face et les triangles deviennent dans ce cas très petits). Dans ce cas il peut être nécessaire :

• d'autoriser la création de la mise à plat avec des profils externes ouverts.

• de jouer sur la tolérance de l’opération de mise à plat en augmentant la tolérance de traitement. Des valeurs de tolérances linéaires de 0.04mm voire 0.08mm sont en généralement suffisantes (au-delà le comportement de la mise à plat peut devenir fantaisiste).

• dans certains cas, c’est sur la tolérance de traitement de l’opération de croquage qu’il faut jouer en la diminuant à 0.001 mm voire 0.0001mm.
