Silhouette
|
Silhouette |
Cette commande permet de créer l'enveloppe d'une forme suivant une direction.
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Esquisse 2D
> Autres modifications > Silhouette... à partir du menu déroulant.
Sélectionnez la forme.
Choisissez la direction. Par défaut, cette direction est normale au plan d'esquisse. C'est la direction de la projection de l'enveloppe sur le plan support d'esquisse.
L'option Fusionner permet, lorsqu'elle est cochée, de réduire le nombre de segments issus de la silhouette. Cette option n'est pas disponible en édition pour les silhouettes créées avant la version TopSolid 7.7.
Validez la silhouette avec le bouton
.
|
|
Options disponibles:
Plan de limitation : Cette option permet de ne projeter l'enveloppe que d'une partie de la pièce.
|
Décalage : Permet de définir un plan de limitation décalé du plan support d'esquisse de la valeur saisie. En cochant Inverser, le plan de limitation sera de l'autre côté du plan support d'esquisse.
|
|
Point : Permet de sélectionner un point définissant le décalage du plan de limitation par rapport au plan support d'esquisse. En cochant Inverser, le plan de limitation sera de l'autre côté du plan support d'esquisse.
|
|
|

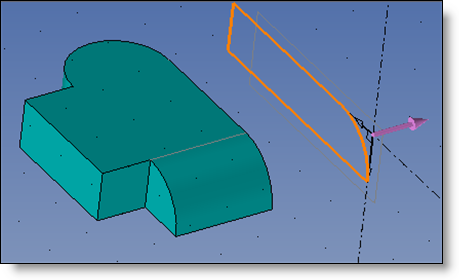

Silhouette sans plan de limitation |

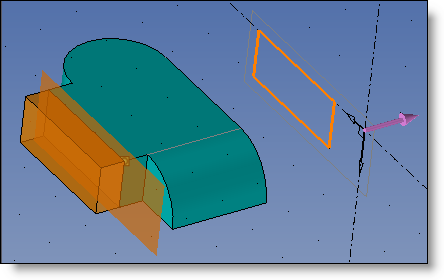

Silhouette avec plan de limitation |
Options avancées:
Tolérance linéaire : Valeur d'écart maximum autorisée.
Informations complémentaires :
