Surface d'extension

Cette commande permet de créer une forme par extension d’une zone de pièce tout en conservant localement les tangentes aux faces de base.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Surface > Surface d'extension... à partir du menu déroulant.

Sélectionnez les arêtes définissant le chemin d'arêtes.
Sélectionnez une face voisine à l'arête afin de définir les tangentes et les sections.
Entrer la longueur d'extension
Choisissez le mode.

	Extrusion : Extrude l'arête suivant une direction donnée.
	Gabarit : Création d'une forme gabarit sur le chemin d'arête. Les sections sont crées automatiquement à partir des arêtes et de la face de base.
	Balayée : Création d'une forme balayée sur le chemin d'arête. Les sections sont crées automatiquement à partir des arêtes et de la face de base.
	Extension : Surface créée par extension de l'arête en conservant la courbure de la face de base.

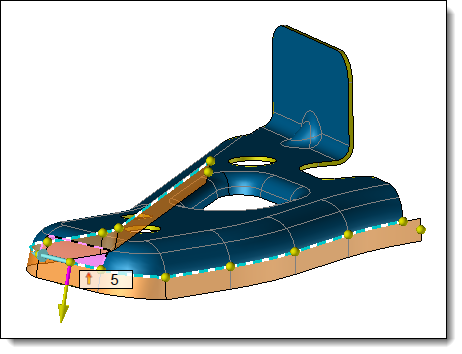

Exemple de surface d'extension en mode Gabarit avec extension latérale en début

Options disponibles:

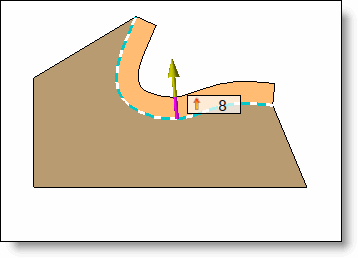

Exact : Les bords du prolongement représentent une mesure exacte de la distance à partir des bords d'origine.

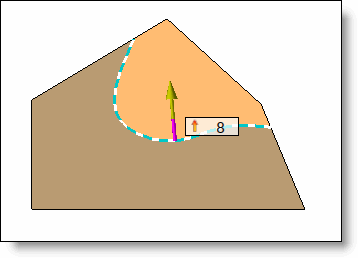

Approximatif : Les bords du prolongement représentent une mesure approximative de la distance à partir des bords d'origine. Seule la longueur des bords latéraux est exacte.


Exact	Approximatif

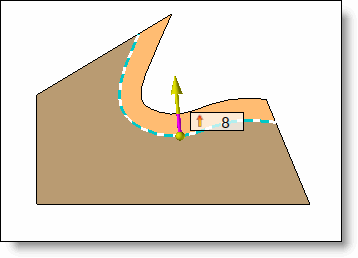

Suivant l'arête adjacente : L'arête latérale du prolongement est créée suivant l'arête adjacente et/ou son extension.
Orthogonal à l'arête de base : L'arête latérale est créée orthogonale à l'arête de base.


Suivant l'arête adjacente	Orthogonal à l'arête de base

Cette option permet d'étendre les bords de la surface en début et/ou fin.

Saisie d'une longueur.

Cette option permet de créer les sections de la surface.

Une opération de résolution d'esquisse est alors créée.

Cette options supprimes les auto-intersections entre les surfaces de la forme lorsque c'est le cas.
