Analyser aire projetée







Liens / Vidéos :





Cette commande permet de calculer et de visualiser l'aire de la silhouette d'une forme projetée suivant une direction donnée.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Analyse > Analyser aire projetée... à partir du menu déroulant.



  1. Sélectionnez la forme à analyser.

  2. Sélectionnez la direction de projection.

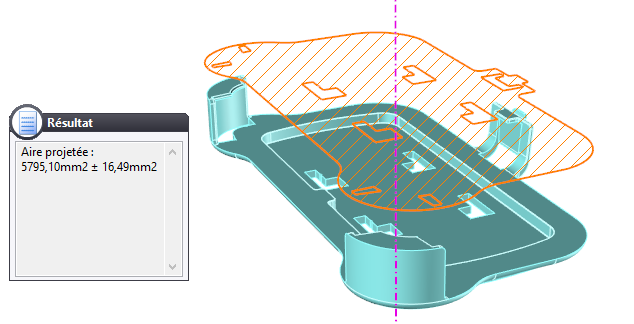

L'aire projetée est affichée dans la zone graphique, sa valeur est affichée dans la rubrique Résultat.





La tolérance calculée n'est pas modifiable.





Modifications / Informations complémentaires :



L'unité d'affichage est modifiable depuis la rubrique Général > Unités de l'arbre des Options du document.
