Analyse courbure
|
Analyse courbure |
Cette commande permet de visualiser la courbure de formes ou des faces.
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Analyse >
Analyser courbure... à partir du menu déroulant.
Sélectionnez les formes à analyser.
Choisissez le mode de rayon de courbure parmi : (exemple des différence plus bas).
Rayon de courbure moyen
Rayon de courbure gaussien
Rayon de courbure absolu
Rayon de courbure maximal
Rayon de courbure minimal
Rayon de courbure orientée maximal
Rayon de courbure orientée minimal
Validez en cliquant sur
pour
visualiser le résultat.
|
Cliquez sur l'icône |
Options disponibles :
Cacher :
|
Cette case permet de cacher les entités sélectionnées pendant l'utilisation de la commande, afin de pouvoir sélectionner d'autres entités plus facilement, surtout celles qui étaient derrière celles cachées. |

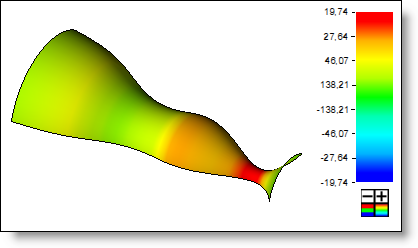

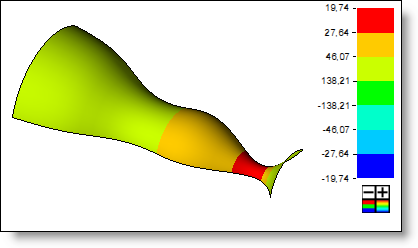

Palette de couleurs :
|
La palette de couleurs permet de modifier l'échelle des couleurs pour l'adapter à la géométrie de la pièce et ainsi pouvoir visualiser plus facilement de faibles variations de rayons de la courbure. Le "-" ou le "+" sous la plage des couleurs, permettent de diminuer ou d'augmenter des graduations. En cliquant sur les petits carrés de couleurs sous la plage de couleurs, l'échelle peut être discrète (par étapes) ou continue.
|
|

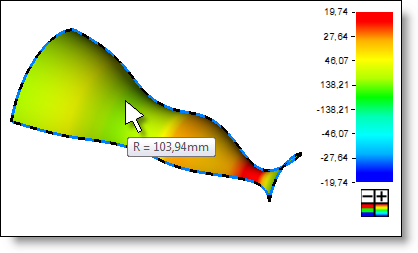

Pour connaître le rayon de courbure à un point donnée, il suffit de déplacer le curseur sur la pièce. |
|
|
Différents modes de rayon de courbure disponibles:
|
Une couleur blanche indique un dépassement au delà de la valeur du dessus, une couleur noire un dépassement en deça de la valeur du dessous |

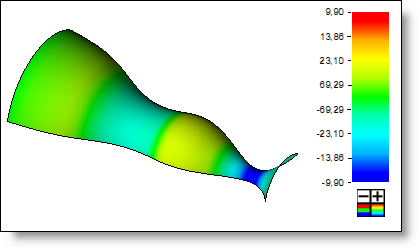

Rayon de courbure moyen :
|
Il est calculé en faisant la moyenne des deux rayons de courbure principaux
|
|
|

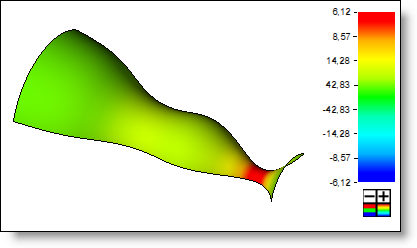

Rayon de courbure gaussien :
|
Il est calculé par le produit des deux rayons de courbure principaux. Toutefois, la valeur numérique affichée sur l'échelle est la racine carrée du produit (cela permet de conserver une valeur numérique de taille raisonnable).
|
|
|
Rayon de courbure absolu :
|
Permet de visualiser la courbure de la surface sans tenir compte de sa convexité ou concavité Ce mode est pratique pour mettre en évidence les zones planes d'une forme.
|
|
|

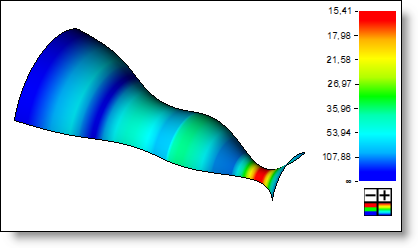

Rayon de courbure maximal :
|
Affiche les valeurs absolues des rayons de courbure maximale. Il peut par exemple être utilisé pour rapidement mesurer les rayons sur un pièce importée.
|
|
|

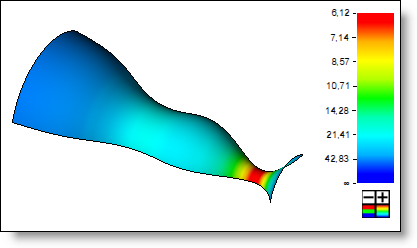

Rayon de courbure minimal:
|
Affiche les valeurs absolues des rayons de courbure minimale.
|
|
|

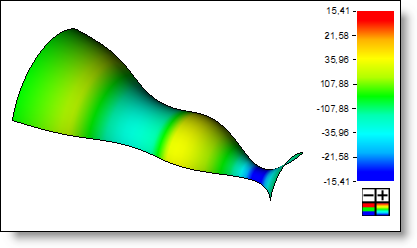

Rayon de courbure orientée maximal :
|
Affiche les valeurs des rayons de courbure maximale.
|
|
|

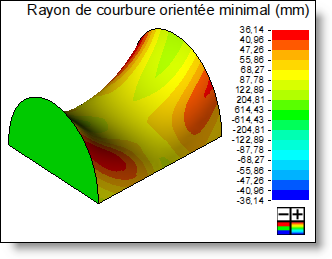

Rayon de courbure orientée minimal :
|
Affiche les valeurs des rayons de courbure minimale. Ce mode est utile pour l'usinage afin de savoir si l'outil peut passer dans les zone convexes. |
|
|
en-haut à droite de l'espace graphique pour quitter l'analyse.
