Texte bâton sur courbe

Cette commande contextuelle permet à un texte bâton de suivre une courbe.

Étapes de création / Utilisation :

Choisissez la commande Texte bâton sur courbe... à partir du menu contextuel depuis un texte bâton.

Sélectionnez le texte bâton.
Sélectionnez une courbe.
Saisissez une distance de décalage entre la courbe et la ligne de base de la police.
Validez en cliquant sur .

L'esquisse dans lequel se trouve le texte bâton doit être en cours d'édition.

Le décalage n'est possible que par rapport à une ligne, un arc ou un cercle.

Le décalage n'étant pas possible par rapport à une spline, il suffit de créer une parallèle à la spline et d'utiliser cette nouvelle spline comme courbe, mais sans décalage.

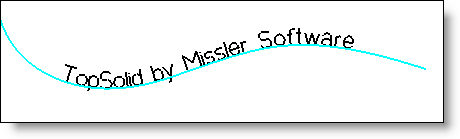

Exemple de texte bâton sur courbe

Modifications / Informations complémentaires :

Une ligne reliant la courbe et le texte représente la distance. Il est possible d'éditer la commande pour changer le texte bâton à utiliser, pour changer la courbe ou la distance.
