Relation égalité









Liens / Vidéos :



Cette relation permet de rendre égale la longueur de plusieurs lignes. Elle permet également de créer une relation d'égalité entre des rayons de cercles. Les segments de même longueur ou de même rayon sont identifiés par un petit symbole graphique indicé (=1, =2, =3,… ).



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Esquisse 2D > Contraintes > Relations > Égalité... à partir du menu déroulant. Dans un document Mise en plan, choisissez la commande Esquisse > Contraintes > Relations > Égalité... à partir du menu déroulant.



  1. Sélectionnez les segments à rendre égaux.

  2. Validez la relation d'Égalité avec le bouton .

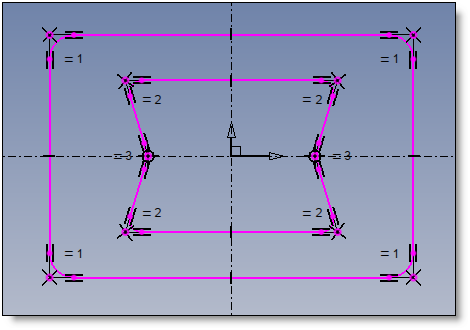

Les longueurs des lignes sont modifiées et un symbole d'Égalité est affiché au milieu de chaque ligne.



Les symboles graphiques permettent d'identifier  rapidement les segments égaux.







Pour supprimer la relation d'Égalité, vous devez sélectionner le symbole d'Égalité puis appuyer sur la touche Suppr de votre clavier ou choisir la commande Supprimer à partir du menu contextuel affiché à l'aide d'un clic droit.





Modifications / Informations complémentaires :
