Transformer

Dans un document Dessin, cette commande permet de transformer (déplacer, tourner, symétriser, changer l'échelle, .... ) des entités sélectionnées.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Esquisse > Transformer... à partir du menu déroulant.

Sélectionnez les entités à transformer.
Choisissez le type de transformation.
Validez.

Les entités à transformer doivent être sélectionnés AVANT de lancer la commande.

Options disponibles:

Types de transformation :

Translation : permet de déplacer les entités sélectionnées en translation.

	Par deux points : Sélectionnez deux points pour indiquer la direction et la distance de déplacement.
	Par vecteur : Saisissez la distance suivant X et suivant Y.
	Par angle et distance : Saisissez un angle et la distance de déplacement.

Rotation : permet de tourner les entités sélectionnées.

Choisissez le centre de la rotation et saisissez l'angle.

Homothétie : permet de changer la taille des entités sélectionnées.

Choisissez le centre de l'homothétie et saisissez le facteur d'échelle. Un facteur inférieur à 1 réduit la taille des entités, supérieur à 1 l'augmente.

Symétrie : permet de symétriser les entités sélectionnées.

	Autour d'un point : Sélectionnez le point centre de symétrie.
	Autour d'un axe horizontal : Saisissez la distance entre l'axe horizontal de symétrie et l'axe X absolu.
	Autour d'un axe vertical : Saisissez la distance entre l'axe vertical de symétrie et l'axe Y absolu.

Etirer :

Région : Choisissez si la région à étirer est rectangulaire ou circulaire.

	Rectangulaire : Sélectionnez le premier et le deuxième point du rectangle.
	Circulaire : Sélectionnez le centre du cercle et saisissez son rayon.

La région d'étirement doit englober les entités à étirer/déplacer.

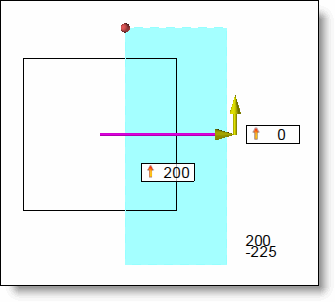

Le rectangle à étirer est en noir, la zone d'étirement en cyan	Le rectangle étiré
