Présentation :

TopSolid'FEA est un module permettant de faire l’analyse statique, modale,  au flambement thermique et thermomécanique dans le domaine élastique du matériau. Ces analyses sont basées sur la méthode des Eléments Finis.

On peut ainsi obtenir l’analyse des déformées, des fréquences propres ...

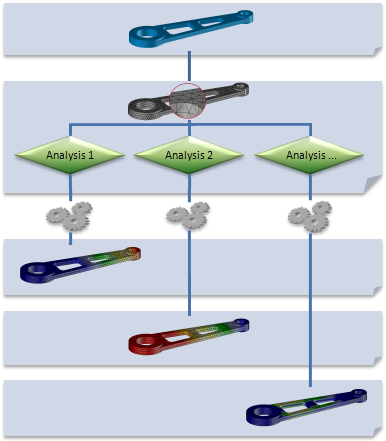

L’organisation des documents qui gravitent autour de ce module est la suivante :

Document pièce :

C’est le document dans lequel  la pièce a été modélisée.

La matière attribuée à la pièce doit disposer des informations suivantes :

• La masse volumique

• Le module d’Youg

• Le coefficient de Poisson

Document Préparation de calcul :

Ce document contient  le maillage de la pièce étudiée ainsi que la définition des différentes analyses que l’on souhaite étudier.

Il est possible de faire plusieurs type d'analyses:  Statique linéaire, Flambement linéaire, Modale, Thermique, Thermomécanique et Fatigue.

Plusieurs types d’analyse peuvent être définis dans un même document de préparation.

Chaque cas d'analyse crée dans ce document génère un nouveau document résultat associé à cette analyse

Document Résultat :

Ce document est automatiquement généré lorsqu’on lance la résolution d’une des analyses définie dans le document de préparation de calcul.

Chaque analyse du document « préparation de calcul » génère un fichier résultat distinct.

Ce document permet de visualiser  les résultats de :

• L’analyse statique

• les contraintes principales,  de Von Mises et de Tresca

• les déplacements

• L’analyse modale

• les fréquences propres

• les déformées

• L'analyse au flambement

Etapes d’une analyse :

L’analyse d’une pièce s’effectue grâce à l’utilisation d’un panel de commandes spécifiques.

Voici de façon simplifiée les étapes d’une analyse :

Inclusion de la pièce ou de l'assemblage à analyser

Utilisez la commande Analyse | Inclusion ou glisser le document pièce ou assemblage depuis l’arbre du projet dans le document de préparation.

Création de la structure

Les commandes d'esquisse et de formes sont disponibles afin de préparer les pièces ou l'assemblage avant maillage. En effet, les documents créés par le bureau d'études ne doivent pas être modifiées, mais il est parfois nécessaire de le faire dans le document analyse pour n'avoir par exemple que la fibre neutre. Ensuite utilisez les commandes

• Analyse | Solide

• Analyse | Coque

• Analyse | Poutre

Création du maillage

Utilisez le panel de commandes

• Maillage | Mailler une forme

• Maillage | Distribution d'arêtes

• Maillage | Taille locale

• Maillage | Mailleur local

Création d’une analyse

Utiliser la commande Analyse | Nouvelle analyse

Définition des chargements

Utiliser le panel de commandes

• Analyse | Pression uniforme

• Analyse | Force surfacique

• Analyse | Accélération

• Analyse | Force centrifuge

• Analyse | Pression hydrostatique.

• Analyse | Force linéique uniforme

• Analyse | Force linéique linéaire

• Analyse | Moment

• Analyse | Force ponctuelle

Définition des conditions aux limites

Utiliser le panel de commandes

• Analyse | Encastrement

• Analyse | Déplacement imposé

• Analyse | Glissement surfacique

Résolution du calcul

Utiliser la commande Analyse | Résolution

Visualisation des résultats

Un nouveau document «résultat» associé à cette analyse a été crée.

Dans le cas d’une analyse statique, vous pouvez visualiser les résultats grâce aux commandes:

• Résultats | Résultats des contraintes

• Résultats | Résultats des déplacements.

• Résultats | Résultat des réactions.

Dans le cas d’une analyse modale, vous pouvez obtenir les fréquences propres de la pièce.

Pour cela , utiliser la commande Résultats | Fréquences propres

Création d'un rapport

Il est possible de générer un rapport pour chaque analyse.

Utiliser pour cela la commande Résultats | Génération de rapport
