Suppression de trous





Liens / Vidéos :





Cette commande permet de supprimer des trous et déformations internes à une face et / ou comprises entre plusieurs faces.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Bande > Suppression de trous... à partir du menu déroulant.



  1. Sélectionnez les faces à considérer.

  2. Affiner la sélection en précisant les zones à considérer ou ignorer.

  3. Choisissez le mode de cicatrisation à appliquer.

  4. Validez .







  • Seuls les trous et zones déformées internes aux faces sélectionnées seront prises en compte. Les zones doivent être totalement "entourées" par la sélection.

  • Cette commande fonctionne aussi sur les tôles surfaciques.





Options disponibles:





  • Faces à considérer : Cette liste permet de sélectionner les faces définissant les trous ou zones déformées à supprimer. Pour chaque face sélectionnée sur la tôle, sa face opposée est automatiquement ajoutée à la sélection.

  • Par défaut, toutes les zones à supprimer comprises dans les faces sélectionnées sont prises en compte. Il est possible de restreindre cette sélection :

    • Arêtes sur les zones à considérer : Seules les zones avec au moins une arête sélectionnée seront supprimées.

    • Arêtes sur les zones à ignorer: Toutes les zones seront supprimées, sauf celles avec au moins une arête sélectionnée.

  • Suppression : Plusieurs modes de recherche des zones à supprimer sur les faces sont possibles.

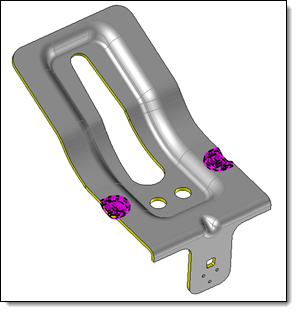

Pour une même sélection de faces à considérer, différent mode de recherche permettrons de supprimer soit :

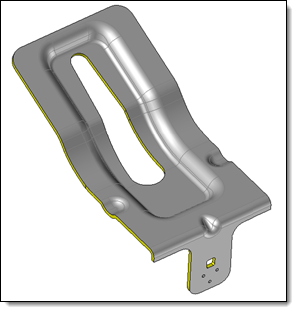

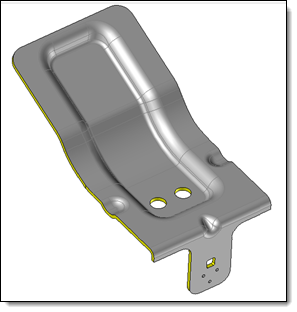

Les Trous et déformations internes : seules les zones internes aux faces sélectionnées seront supprimées.

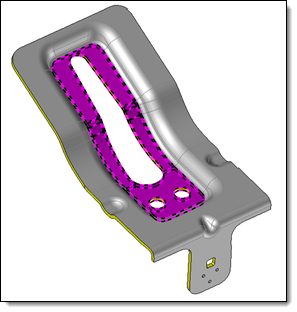

Les Trous et déformations entre faces: seules les zones comprises entre les faces sélectionnées seront supprimées.

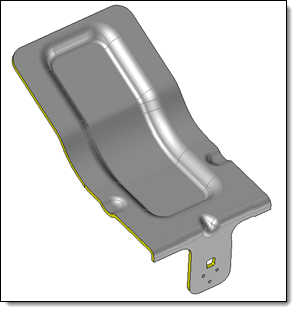

Les deux : toutes les zones internes et entre les faces sélectionnées seront supprimées.



Un mode supplémentaire, Faces, permet de supprimer le lot de faces sélectionnées. L'option correspond à l'option Faces de la commande Suppression.

Sans changer de commande, il est possible de sélectionner un lot de faces.

Et de les supprimer.



  • Cicatrisation : Plusieurs modes de cicatrisation sont disponibles, suivant l'option de recherche de trous choisie:

  • Étendre: essaie d'étendre les faces voisines jusqu'à ce qu'il n'y ait plus de trou.

  • Boucher: essaie de créer une surface pour boucher le trou.

  • Remplie : essaie de créer une surface sans forcément respecter la tangence avec les faces du trou.

  • Automatique : essaie d'enchaîner Étendre, Boucher et Remplie , en cas d'échec du mode de cicatrisation précédent.

  • Aucune: laisse le trou (pas de cicatrisation).

Dans le cas particulier de la recherche Trous et déformations internes, les arêtes des trous et déformation sont supprimées de la face. Et celle ci est reconstruite. Il y a donc toujours cicatrisation.
