Analyser simulation : variations d'épaisseur
|
Analyser simulation : variations d'épaisseur |
Dans un document de mise à bande, cette commande permet d'analyser grâce à une échelle de couleurs les variations d'épaisseur d'une tôle lors de son emboutissage.
|
Pour avoir accès a cette commande, la mise à plat de la tôle doit avoir été calculé par "désemboutissage" en utilisant le module de calcul fourni par FTI (Forming Technologies Incorporated). Il est destiné au traitement des pièces non dépliables ou non développables, comme les pièces embouties plus ou moins complexes. Voir la commande Mise à plat de bord tombé pour plus de détail. |
|

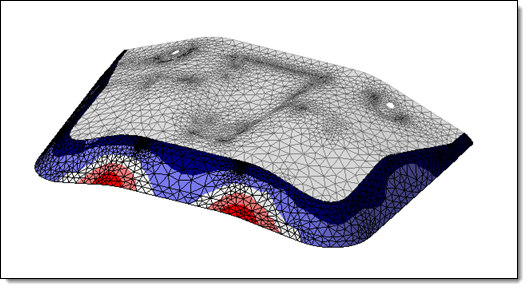

Analyse de simulation de mise à plat locale de bord tombé |
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Analyse
> Analyser simulation : variations d'épaisseur... à partir du
menu déroulant.
Choisissez le résultat à
visualiser, si plusieurs mises à plat de bords tombés ont été créées
et passez à l'étape suivante
.
Choisissez le type d'échelle de couleur
Validez
Pour quitter le mode d'analyse, il vous suffit
de cliquer sur l'icône
au dessus de l'échelle de couleur.
Options disponibles:
Résultat à visualiser :
|
|
Type d'échelle :
|
Vous avez le choix entre deux échelles de couleurs:
|
Barre de couleurs :
|
|
La barre de couleurs permet de modifier l'échelle des couleurs pour l'adapter à la géométrie de la pièce et ainsi pouvoir visualiser plus facilement de faibles variations.
Le "-" ou le "+" sous la plage des couleurs, permettent de diminuer ou d'augmenter des graduations.
En cliquant sur les petits carrés de couleurs tout en bas, l'échelle peut être discrète (par étapes) ou continue.
Vous pouvez réinitialiser la barre de couleurs, faites un clic droit sur la barre et utilisez la commande contextuelle "Réinitialiser la barre de couleurs". |
Modifications / Informations complémentaires :
En déplaçant la souris sur le maillage de la pièce, il est possible d'obtenir la valeur locale de la déformation sur cette géométrie.
Il est possible de visualiser le résultat de simulation correspondant à l'opération de mise à plat choisie depuis l'arbre des entités par la commande Analyser simulation. Tous les résultats sont disponibles dans le dossier Résultats de simulation.
Les maillage de la mise à plat et maillage additionnel de pièce peuvent être montrés ou cachés depuis de dossier des Maillages dans l'arbre des entités.
Cacher le maillage de la mise à plat cache automatiquement le maillage additionnel de pièce qui lui est associé si celui ci a été calculé par la Mise à plat de bord tombé.
