Surfaces de plan de joint automatiques









Cette commande permet de créer automatiquement un lot de surfaces de plan de joint externes à la pièce. La commande créera des surfaces de type Extension, Plan, Gabarit sans guides, et Gabarit avec guides, types de surfaces disponible dans la commande Surface de plan de joint.

Il est possible de créer manuellement, au cours de la commande, un lot de surfaces de plan de joint sur lesquelles s'appuieront les surfaces calculées.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Split > Surfaces de plan de joint automatiques... à partir du menu déroulant.



  1. Sélectionnez la forme à traiter.

  2. choisissez les lignes de plan de joint à prendre en compte.

  3. Calculez les surfaces, et conservez ou non celles proposées.

  4. Validez .







  • Seules les lignes de plan de joint externes seront considérées par la commande.
  • Les arêtes de plan de joint doivent être complètement définies pour que la commande détermine correctement les lignes de plan de joint fermées à considérer.





Options disponibles:





  • Forme avec retrait : Sélectionnez la forme autour de laquelle créer les surfaces. Si une seule forme à séparer est présente, elle est sélectionnée par défaut.
  • Repère de démoulage : Le repère d'ouverture est choisi par défaut. Les surfaces de type plan, créées par la commande seront crées prioritairement sur le plan XY du repère choisi.
  • Limite : Cette option permet de déterminer la longueur des surfaces créées. Deux modes de limitation sont disponibles:
    • Longueur : Vous entrez la longueur de vos surfaces.

    • Plan du brut : Les surfaces construites seront limitées par les plans du brut.

  • Pour choisir les lignes de plan de joint à considérer, deux modes sont disponibles :
    • Complet :  Les lignes de plan de joint fermées et externes à la forme avec retrait sont listées. Les surfaces seront créées à partir de ces lignes, si celle-ci sont cochées pour le calcul.
      Il est possible d'inverser le sens du parcours du chemin d'arêtes et/ou de sélectionner une nouvelle arête de départ de la ligne de plan de joint. Ce qui a une influence sur les surfaces qui vont être créées. Chaque surface peut dépendre de celle créée avant elle.
    • Partiel : La sélection d'une arête de départ et d'une arête de fin permet de créer une ligne de plan de joint partielle, et de ne créer les surfaces que sur cette sélection.
      Il est possible
      d'inverser le sens du chemin créé entre les deux arêtes choisies.

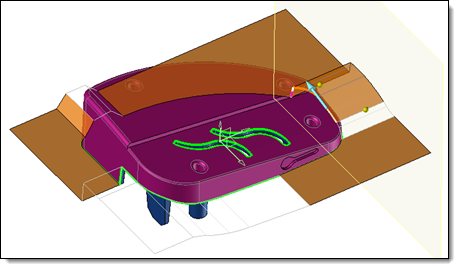

Mode de sélection partiel des lignes de plan de joint



  • Actualisation automatique :
    • Si ce mode est activé, le calcul de l'aperçu des surfaces créées est relancé automatiquement après chaque modification de surface de plan de joint, ajout manuel de nouvelles surfaces de plan de joint et ou de profils vecteurs. Il est conseillé pour traiter les pièces de complexités simples à moyennes.
    • Pour traiter les pièces complexe, il est possible de désactiver ce mode. Dans ce cas un bouton est disponible : Calculer les surfaces. Ce bouton lance le calcul de l'aperçu des surfaces automatiques. Il est grisé si aucun calcul supplémentaire n'est nécessaire.
  • Priorité surfaces :
    • Plan : Ce mode est le mode de création par défaut. La priorité est donnée aux surfaces planes (dans le plan XY du repère de référence choisi).
    • Extension : Dans certains cas, la priorité donnée aux surfaces planes lors du calcul ne permet pas d’avoir le résultat le plus pertinent. En effet, les surfaces planes sont créées en mode d’extension Pièce si aucune surface proche ne peut donner de direction, ce qui peut conduire à de grande surface « couvrant » les autres. Cette option permet de donner la priorité aux surfaces d’extension durant le calcul.





  • Il peut être intéressant de lancer en premier lieu le calcul en mode Plan, Valider les surfaces planes voulues et relancer ensuite le calcul en mode Extension.

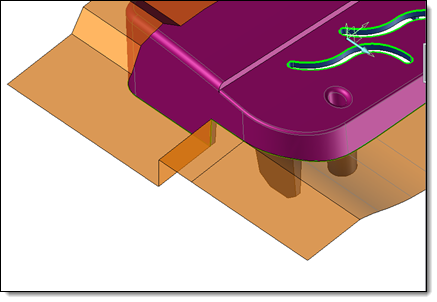

Priorité surface Plan

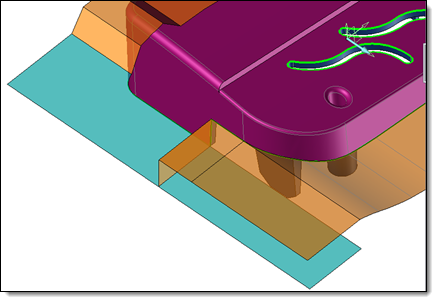

Priorité surface Extension.



  • Surfaces : Chaque surface créée est ajoutée à cette liste de surfaces, et sa pré-visualisation est visible à l'écran.
    • Il est possible de choisir de créer ou non chacune de ces surfaces :
        • En cochant ou non celle-ci dans la liste.
        • Par la touche Suppr après sélection dans la zone graphique des surfaces non souhaitées.



    • Il est possible d'éditer les surfaces créés automatiquement:
        • Contextuellement depuis la liste.
        • Ou contextuellement après sélection dans la zone graphique de la surface.

La commande lance l’édition classique des surfaces de plan de joint. Il est possible de modifier les options de création de la surface, y compris changer son type : Extension par Gabarit par exemple.
Le contexte d’édition est par contre différent, les autres surfaces de plan de joint automatiques étant montrées soit en couleur de pré-visualisation (indiquant que l’on peut s’appuyer dessus), soit en filaire (indiquant que l’on ne peut pas s’appuyer dessus).

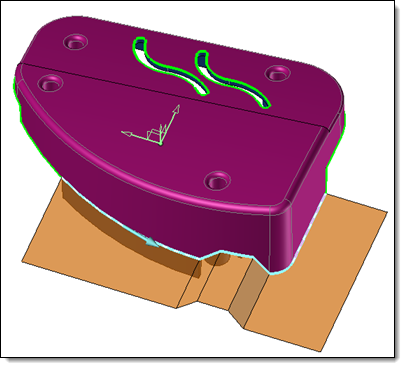

Contexte d'édition d'une surface de plan de joint automatique.



    • Il est possible de valider des surfaces créés automatiquement:
        • Contextuellement depuis la liste.
        • Ou contextuellement après sélection dans la zone graphique de la surface.

La commande valide la ou les surface(s) sélectionnée(s). La validation consiste à considérer la surface comme une surface déjà existante. Elle passera donc dans la section Surfaces de plan de joint. Elle ne sera plus re-calculée, et les nouvelles surfaces automatiques s’appuieront dessus. De ce fait, le résultat avant et après la validation d’une surface n’est pas forcément identique.





  • Ce panneau contient toutes les surfaces de plan de joint existantes (surfaces de fermetures comprises) au moment du calcul des surfaces.
  • Il est possible, par commande contextuelle depuis la liste des surfaces ou par sélection graphique de :
    • Editer la surface : La commande lance l’édition de la surface. Le contexte d’édition est le même que celui de l’édition des surfaces de plan de joint automatique. Seule différence, les surfaces existantes créées après la surface éditée ne sont pas montrées.
    • Supprimer : Cette commande permet de supprimer les surfaces sélectionnées.
    • Surface de plan de joint : Il est possible de créer une nouvelle surface de plan joint, qui sera ajouté aux surfaces de plan de joint existantes. La commande est aussi accessible depuis la zone graphique.





Cette section liste les profils vecteurs utilisables pour créer les surfaces (les vecteurs reliés à une arête de plan de joint libre).

  • Il est possible de les considérer ou non pour la création des surfaces en cochant ou décochant chacun des profils.

  • Il est possible de créer un nouveau profil vecteur en lançant la commande contextuelle Profil vecteur dans cette zone. La commande est aussi accessible depuis la zone graphique.

  • Par la commande contextuelle Editer profil vecteur, il sera possible de modifier le profil sélectionné dans cette liste ou graphiquement.





  • Ces options regroupent les options d'ajustement et Lissage proposées à la création des surfaces de plan de joint. Certaines surfaces de plan de joint ne pourront être créées qu'à certaines valeurs données de tolérance ou de lissage. Il est donc utile d'essayer de modifier ces tolérances en cas d'échecs de création des surfaces.

  • Valider les surfaces éditées : Cette option permet de valider automatiquement une surface calculée en sortant de son édition.





Modifications / Informations complémentaires :
