Tôle de transition

Cette commande permet de créer une tôle entre 2 sections. (une trémie par exemple)

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Tôlerie > Tôle de transition... à partir du menu déroulant.

Cochez Surface seulement, pour ne pas gérer l'épaisseur. La tôle sera surfacique.
Si l'option ci-dessus n'est pas cochée, saisissez l'épaisseur de la tôle.
Indiquez si les cotes indiquées seront les cotes externes ou non.
Choisissez le type de transition.

Point et point : Permet de définir la transition par 2 points.

Sélectionnez le premier point.
Sélectionnez le deuxième point.
Sélectionnez l'orientation des sections. (direction X des sections). Elle doit être normale à la direction des 2 points.

Point, direction et hauteur : Permet de définir la transition par un point, une direction et une hauteur.

Sélectionnez le premier point.
Sélectionnez la direction.
Saisissez la hauteur de positionnement du deuxième profil.
Sélectionnez l'orientation des sections. (direction X des sections). Elle doit être normale à la direction choisie.

Point, direction et point : Permet de définir une transition par 2 points et une direction.

Sélectionnez le premier point.
Sélectionnez la direction.

Sélectionnez le deuxième point.

Sélectionnez l'orientation des sections. (direction X des sections). Elle doit être normale à la direction choisie.


Pas d'orientation	Avec une orientation

Choisissez la géométrie de la première section et renseignez les valeurs dimensionnelles. Si la géométrie n'est pas proposée ou qu'elle est existante, cliquez sur Profil utilisateur et sélectionnez le profil.
Saisissez l'angle d'inclinaison de la première section. Si l'inclinaison n'est pas autour du bon axe, il faut modifier l'orientation des sections (voir explications dans 4. Choix des types de transitions ci-dessus )
Sélectionnez la direction d'inclinaison de la première section. Il est préférable de sélectionner la même direction que la direction entre les 2 sections.


Pas d'inclinaison	Avec une inclinaison

Choisissez la géométrie de la deuxième section et renseignez les valeurs dimensionnelles.
Saisissez une valeur de désaxage latéral et longitudinal si besoin.


Sans désaxage	Avec un désaxage

Saisissez un angle d'orientation qui permet de tourner la deuxième section autour de la direction.


Sans orientation	Avec orientation

Saisissez l'angle d'inclinaison de la deuxième section. (voir images ci-dessus)
Sélectionnez la direction d'inclinaison de la deuxième section.

Si les deux sections sont de type Cercle, la seconde section propose l'option Surface conique. Cette option garantit l’obtention d’une surface strictement développable, au détriment de la géométrie de la seconde section qui ne sera plus strictement circulaire. La position des lignes de crocage sera modifée en conséquence.
Cette option n’autorise pas les désaxages latéraux.

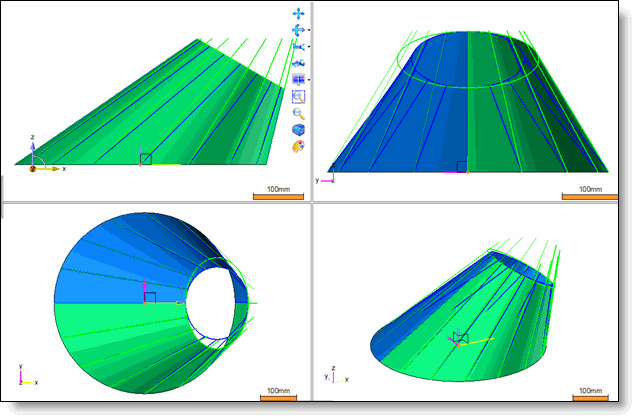

Comparaison des formes obtenues avec ou sans l’option « Surface conique ».

Comparaison des formes obtenues avec ou sans l’option Surface conique.

La surface bleue est obtenue sans activer l’option Surface conique. La section bleue est circulaire. Les lignes bleues appuyées sur la surface sont les lignes qui servent au croquage de la surface.

La surface verte est obtenue en activant l’option Surface conique. La surface de base de la forme est un cône incliné. La section verte est une ellipse. Les lignes vertes appuyées sur la surface sont les lignes qui servent au croquage de la surface.

La superposition des lignes de croquage issues des deux surfaces illustre la différence entre les deux constructions.

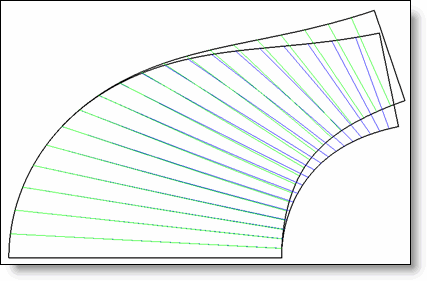

Comparaison des mises à plat.

Les deux mises à plat sont nettement différentes (la mise à plat avec les lignes de pli bleues est issue de la surface bleue, la mise à plat avec les lignes vertes est issue de la surface verte).

Il n'est pas nécessaire de créer les profils avant de créer la tôle transition, sauf en cas de profils créés par l'utilisateur.
Si le deuxième profil est identique au premier (sans orientation, ni décalage), décochez cette section.

Il n'est pas possible d'utiliser à la fois un profil standard et un profil utilisateur. Si profil utilisateur est utilisé, les 2 profils devront être créés par l'utilisateur.
Le mode profil utilisateur ne supporte pour l'instant que des sections de type similaires à celles proposées par les autres modes (rond, ellipse, carré, rectangle, oblong)
Il n'y a aucune valeur à saisir pour les profils utilisateur. Ils doivent être bien positionnés et bien orientés.
