Coupe d'onglets

Cette commande permet de créer des coupes d'onglets sur des profilés.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Modélisation > Coupe d'onglets... à partir du menu déroulant.

Sélectionnez les profilés à couper.

	Le décalage est symétrique. La valeur du décalage est la distance totale entre les 2 plans coupés.
	Le décalage est symétrique. La valeur du décalage est la distance entre un plan coupé et le plan milieu. c'est la demi longueur totale.
	Le décalage est asymétrique. Le premier décalage est du côté du premier profilé sélectionné (bleu ciel).

Saisissez le décalage entre 2 profilés.

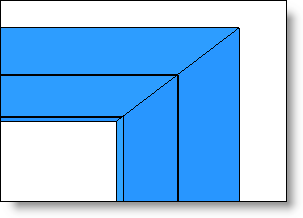

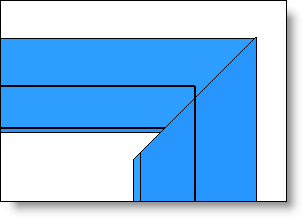

Profilés avant coupe d'onglets	Profilés après coupe d'onglets

L'opération coupe d'onglets apparaît dans l'arbre des opérations.
Si plusieurs profilés sont sélectionnés, plusieurs coupes seront réalisées.

Modifications / Informations complémentaires :

L'option Angle variable permet de créer la coupe d'onglet avec des profilés n'ayant pas la même largeur.


Sans l'angle variable	Avec l'angle variable

L'option Créer dossier regroupe toutes les coupes d'onglets (lorsque plusieurs profilés sont sélectionnées) dans un dossier de l'arbre des opérations.

La modification de la coupe d'onglets se fait en contextuel depuis l'arbre des opérations ou sur l'arête depuis le graphique.
