Kit d'assemblage

Cette commande permet de positionner rapidement plusieurs composants entre 2 pièces.

Étapes de création / Utilisation :

Cette commande s'active automatiquement lorsqu'on inclus une famille fournissant le pilotage Kit famille.

Mode individuel (assemblage de 2 pièces) :

Sélectionnez la famille à inclure.
Spécifiez la direction de propagation des composants.
Sélectionnez une des 2 faces de contact entre les 2 pièces à assembler.

Mode multiple (assemblage de x pièces) :

Sélectionnez la famille à inclure.
Spécifiez la direction de propagation des composants.
Sélectionnez les pièces à assembler (possibilité de cacher les pièces déjà sélectionnées).
Activez l'option Actualisation automatique pour une détection automatique des faces en contact.

Le tableau regroupant les paires de faces permet de supprimer des lots et/ou de modifier leurs options.
Après modification de la direction ou des pièces par l’utilisateur, si Actualisation automatique est actif, TopSolid ajoute les nouveaux kits, supprime ceux qui n’ont plus lieu d’être, mais conserve les autres pour garder les options de l'utilisateur (intérieur/extérieur et inverser).

Les fonctions Kit et Kit famille sont disponibles dans la bibliothèque TopSolid.

Options disponibles:

Intérieur/Extérieur : Ces options permettent de positionner le kit d'assemblage d'un côté ou de l'autre des pièces à assembler. Elle est utile pour les kit d'assemblage asymétriques.

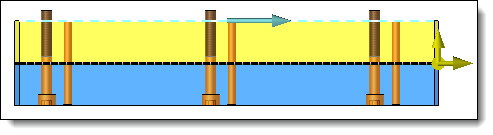

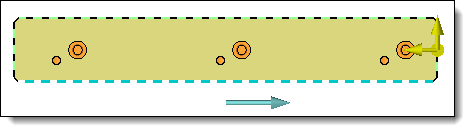

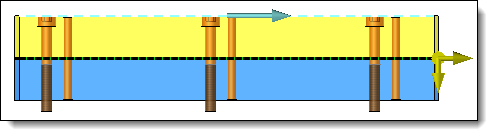

Exemple d'inclusion d'un kit d'assemblage asymétrique avec l'option Intérieur activée.	Exemple d'inclusion d'un kit d'assemblage asymétrique avec l'option Extérieur activée.

Inverser : Lorsque le kit d'assemblage n'est pas symétrique, cette option permet d'inverser le sens de positionnement du kit d'assemblage.

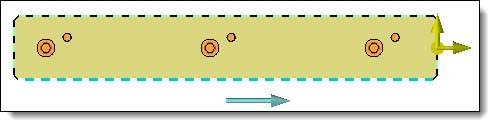

Exemple d'inclusion d'un kit d'assemblage asymétrique avec l'option Inverser.

Options avancées : Cette rubrique, disponible en mode individuel uniquement, permet de forcer la famille, le code et/ou les pilotes d'un sous composant (voir la rubrique Substitutions de sous composants).

Modifications / Informations complémentaires :

Les poignées jaunes permettent également de modifier les options Intérieur/Extérieur et Inverser, et la poignée verticale permet également d'inverser le sens de positionnement vertical du kit d'assemblage.

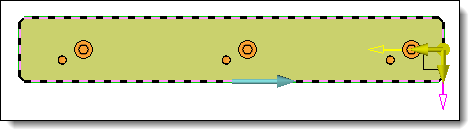

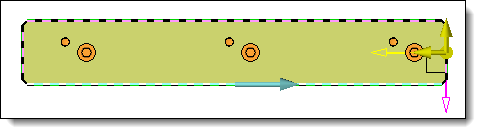

Exemple d'inversion de kit d'assemblage avec la poignée verticale.
