Renderingmodus definieren |
Dieser Befehl definiert den Typ des Renderingmodus für die Ansicht.
Verwendung:
Klicken Sie auf die Renderingmodus-Symbole rechts im Grafikbereich, oder wählen Sie den Befehl Visualisierung > Renderingmodus > ... im Dropdown-Menü.
Schattierte Darstellung
Mit der schattierten Darstellung können Sie die Szene mit den Elementflächen visualisieren, sodass eine realistische Visualisierung gegeben ist ("Gouraud"-Methode).
Name |
Beschreibung |
Beispiel |

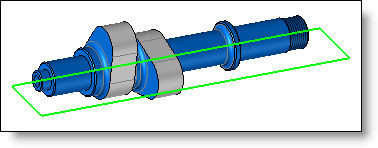

Schattierte Darstellung mit Kanten |
Flächen füllen. Die Kanten werden angezeigt. Wenn Skizzen sichtbar sind, kreuzen sie die Geometrie. |
|

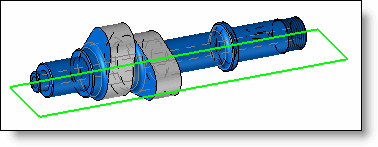

Schattierte Darstellung mit gepunkteten ausgeblendeten Kanten |
Flächen füllen. Die Kanten werden angezeigt. Verdeckte Kanten werden durch Strichlinien dargestellt. Wenn Skizzen sichtbar sind, kreuzen sie die Geometrie. |
|

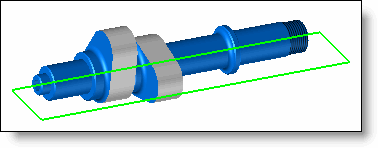

Schattierte Darstellung |
Nur die Füllung der Flächen wird angezeigt. Die Kanten werden nicht angezeigt. Wenn Skizzen sichtbar sind, kreuzen sie die Geometrie. |
|

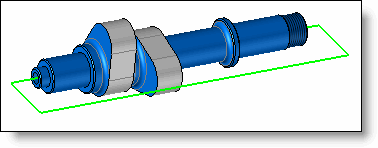

Schattierte Darstellung mit ausgeblendetem Drahtmodell |
Nur die Füllung der Flächen wird angezeigt. Die Kanten werden nicht angezeigt. Wenn Skizzen sichtbar sind, werden sie durch die Geometrie unterbrochen. |
|

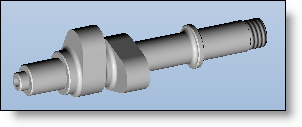

Darstellung konstanter Schatten |
Berechnen Sie einen eindeutigen Beleuchtungswert für jede Facette. Die Kanten werden nicht angezeigt. Wenn Skizzen sichtbar sind, kreuzen sie die Geometrie. |
|
Realistische Darstellungen
Name |
Beschreibung |
Beispiel |

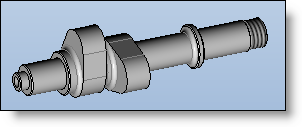

Fotorealistische Darstellung mit Kanten |
Die zu den Elementen gehörigen Materialien und Beschichtungen werden berücksichtigt. Die Kanten werden angezeigt. |
|

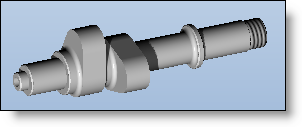

Fotorealistische Darstellung |
Die zu den Elementen gehörigen Materialien und Beschichtungen werden berücksichtigt. |
|
Fotorealistische Darstellung mit Effekten |
Berücksichtigt werden die zu den Elementen gehörigen Materialien und Beschichtungen sowie die von den Lichtquellen verursachten Schatten. |
|
Fotorealistische Darstellung mit Effekten und Kanten |
Berücksichtigt werden die zu den Elementen gehörigen Materialien und Beschichtungen sowie die von den Lichtquellen verursachten Schatten. Die Kanten werden angezeigt. |
|

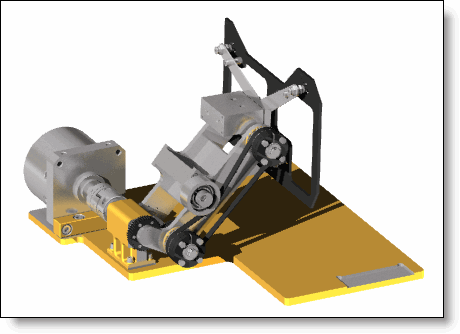

Progressive Strahlverfolgung |
Der Verfolgungsmodus „progressiver Strahl“ kann ein Bild auf dem gesamten Grafikbereich des Dokuments berechnen, ohne die Verwendung der Softwarebefehle zu blockieren. Die Parametereinstellungen für die Wiedergabe sind über ein Symbol rechts oben im Grafikbereich verfügbar. Diese Einstellungen werden beibehalten, wenn ein Bild mit dem Befehl Visualisierung > Fotorealistische Darstellung berechnet wird. |
|
Drahtmodell-Darstellungen
Name |
Beschreibung |
Beispiel |

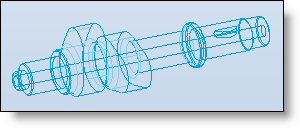

Drahtmodell-Darstellung |
Visualisierung der Elemente nach Kanten. Alle Kanten sind visualisiert. |
|

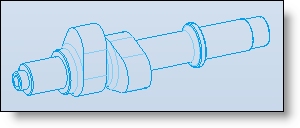

Drahtmodell-Darstellung ohne ausgeblendete Linien |
Visualisierung der Elemente nach Kanten. Die ausgeblendeten Kanten sind nicht visualisiert. |
|

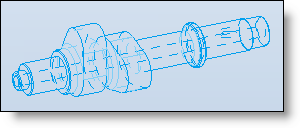

Drahtmodell-Darstellung mit ausgeblendeten Linien als Gedankenstriche |
Visualisierung der Elemente nach Kanten. Verdeckte Kanten werden durch Strichlinien dargestellt. |
|
Zebra-Rendering
Name |
Beschreibung |
Beispiel |

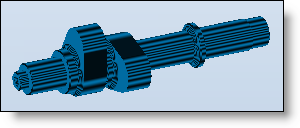

Zebra-Rendering |
Visuelle Verifizierung der Kontinuität und Tangente von Oberflächen |
|
