Hintergrund

Über diesen Befehl können Sie den Hintergrund für ein Bauteils- oder Baugruppendokument aus einer Bilddatei (.bmp, .jpeg, .png, .tif, usw.) einrichten.

Erstellungsphasen / Verwendung:

Wählen Sie den Befehl Visualisierung > Hintergrund ... aus dem Aufklappmenü.

Geben Sie den Namen des Hintergrundes ein.
Wählen Sie die Hintergrundbilddatei aus.
Bestätigen Sie die Hintergrunderstellung, indem Sie die Schaltfläche klicken.

Der aktive Bildschirmhintergrund wird nur mit Typen zur fotorealistischen Darstellung angezeigt.
Die ausgewählte Bilddatei ist im Bauteils- oder Baugruppendokument enthalten.
Anders als die Hintergrundumgebung ist der Hintergrund fest, unabhängig von der Kameraorientierung.
Das Hintergrundbild kann bei der Berechnung der Fotorealistischen Darstellung berücksichtigt werden, indem Sie die Option Hintergrund aktivieren auswählen: Bildschirmhintergrund.

Verfügbare Optionen:

Die Option Hintergrund aktivieren ermöglicht die Festlegung eines Standardhintergrunds.

Änderungen / Zusätzliche Informationen:

Definierte Hintergründe werden im Ordner Hintergrund im Elementenbaum gespeichert.

Über das Popup-Menü für den Hintergrund können Sie den Hintergrund aktivieren, bearbeiten oder löschen.

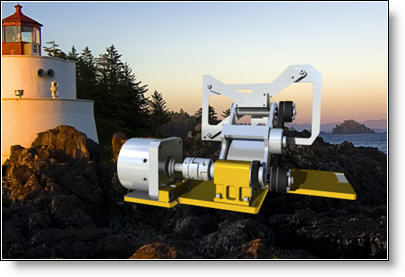

Darstellung mit Hintergrundbild
