Transformation durch Translation









Dieser Befehl verschiebt ein Formelement um einen bestimmten Abstand in eine Richtung.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol oder wählen Sie den Befehl Konstruktion > Transformationen > Transformation durch Translation aus dem Dropdown-Menü aus.



  • Richtung: Die Translation folgt der ausgewählten Richtung.

  1. Wählen Sie die Richtung für die Transformation aus.

  2. Geben Sie den Abstand der Translation ein.

  • Durch zwei Punkte: Die Richtung und die Translation des Abstands werden durch die 2 ausgewählten Punkte definiert.

  1. Wählen Sie den ersten Punkt, den Sie verwenden möchten, aus.

  2. Wählen Sie den zweiten Punkt, den Sie verwenden möchten, aus.



  1. Befehl mit der Schaltfläche bestätigen

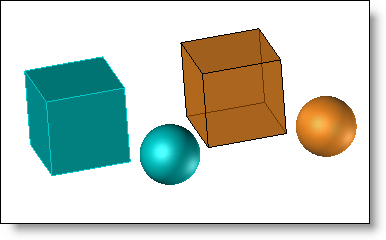

Translationstransformation (Ergebnisvorschau ist in orange).



Andere verfügbare Transformationen anzeigen.
