Bereichstrennung





Links/Videos :







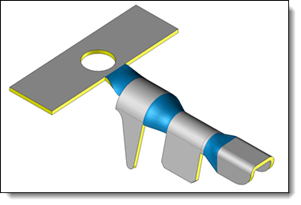

Mit diesem Befehl können Sie eine Form in zwei oder drei Teile trennen. Dies wird verwendet, um Übergangsbereiche zu isolieren, die durch Aufbiegung nicht behandelt werden können.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol  oder wählen Sie den Befehl Streifen > Bereichstrennung... aus dem Dropdown-Menü.



  1. Wählen Sie die Fläche an der Seite aus, die Sie behalten möchten.

  2. Definieren Sie die zu trennenden Bereiche durch Auswahl von Grenzkanten.

  3. Wenden Sie eine Transformation auf die erstellten Flächenformen an.

  4. Bestätigen Sie .







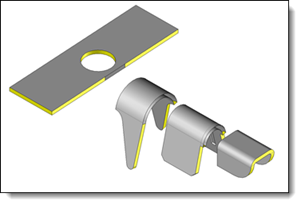

  • Wenn ein getrennter Bereich entfernt wird, wird dieser zu einer Flächenform (auch wenn es sich um eine Blechform handelt). Die Grenzkanten entsprechen den Randkanten der geänderten Form.





Verfügbare Optionen:





  • Seite, deren Fläche beibehalten werden soll: Es ermöglicht Ihnen, die Seite der Form zu bestimmen, die behalten wird.

  • Grenzkanten:

    Mit dieser Option können Sie die Grenzkanten zwischen dem zu behaltenden Bereich und dem zu trennenden Bereich auswählen.

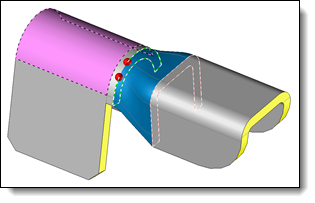

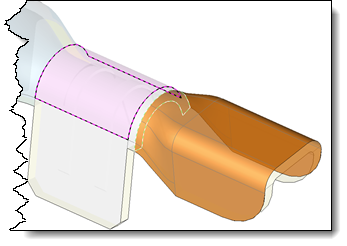

    Die Grenzkanten müssen eine geschlossene Schleife definieren, um die Form in zwei Teile zu trennen. Wenn die Schleife geöffnet ist, werden rote Kugeln zur Identifizierung dieser Öffnungen verwendet.



    Um die Auswahl zu erleichtern, wird für jede ausgewählte Kante automatisch auch die Gegenseite ausgewählt. Die seitlichen Kanten werden ebenfalls hinzugefügt.



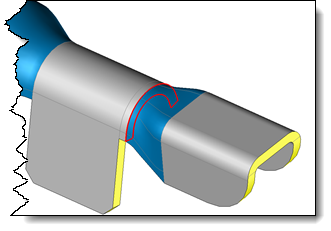

    Grenzkantenbahn öffnen.



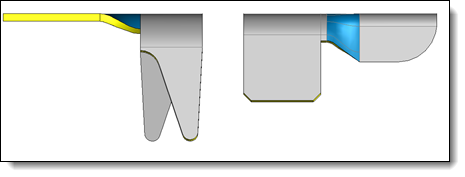

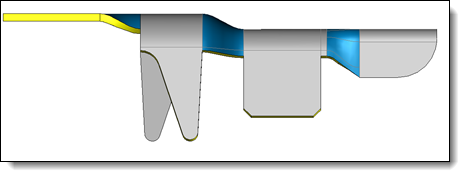

  • Getrennte Bereiche entfernen:
    Diese Option ist nur verfügbar, wenn nur ein Bereich in der Form isoliert ist. Dieser kann entfernt werden.





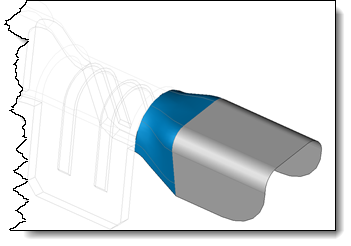

  • Nur ausgewählte Seite behalten:

Mit dieser Option können Sie nur eine Seite des isolierten Bereichs in der zu ändernden Form beibehalten. Die gewählte Seite wird durch die ausgewählte Fläche als beibehaltene Seite vorgegeben.





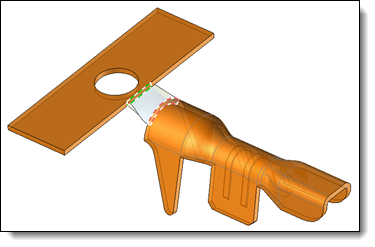

  • Grenzkanten sekundärer Bereich:
    Es ist möglich, einen sekundären isolierten Bereich in der zu ändernden Form zu definieren. In diesem Fall wird eine zweite Form erstellt und der Zwischenbereich wird entfernt.
