Profilabwicklung transformieren





Links/Videos :







Mit diesem Befehl können Sie die Transformation definieren, die der Länge eines auf eine Ebene projizierten Profils entspricht. Diese Transformation wird am häufigsten beim Befehl Bereichstrennung verwendet, um die torischen Biegungen oder nicht wirklich zylindrische Biegungen zu behandeln.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol  oder wählen Sie den Befehl Streifen > Profilabwicklung transformieren... aus dem Dropdown-Menü.



  1. Wählen Sie das Profil zum Abwickeln aus oder erstellen Sie dieses.

  2. Wählen Sie aus, ob die Dicke des Bauteils berücksichtigt werden soll.

  3. Es ist möglich, einen Korrekturfaktor zur berechneten Länge hinzuzufügen.

  4. Bestätigen Sie .

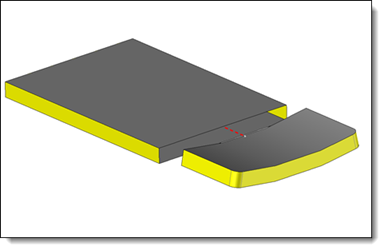

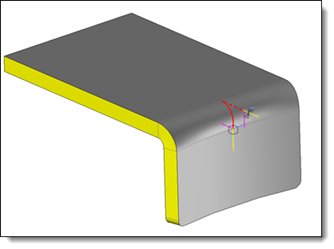

Das wird mit dem Befehl Bereichstrennung abgewickelt, mit einer Profilabwicklung transformieren.



Verfügbare Optionen:





Zwei Profilerstellungsmodi sind verfügbar:

  • Profil: In diesem Modus können Sie ein Profil auswählen, das vor dem Start des Befehls erstellt wird. Der Pfeil zeigt die feste Seite der Transformation an.

  • Flächenschnitt: In diesem Modus können Sie das Profil erstellen:

    • Schnittkanten: Dies bestimmt die normale Ebene, in der das Profil abgewickelt wird.

    • Schnittpunkt: Dies ist der Ursprungspunkt des erstellten Profils.

    • Schnittflächen: Sie können die zu berücksichtigenden Flächen auswählen, um das Profil zu erstellen.




  • Mit Dicke: Mit dieser Option können Sie die Dicke des Bauteils berücksichtigen, indem Sie das erstellte (oder ausgewählte) Profil versetzen:

    • Dicke: Sie müssen den Dickenwert angeben.

    • Umkehren: Mit dieser Option können Sie die Profilseite für die Dicke auswählen.

    • Verschiebungsfaktor: Um die neutrale Faser zu berücksichtigen, wird das erstellte Profil um den mit diesem Wert korrigierten Dickenwert verschoben.

    • Korrektur: Es ist möglich, dem abgewickelten Profil einen Korrekturlängenwert hinzuzufügen oder von diesem abzuziehen.
