Formbereiche |
Die verschiedenen Formbereiche werden durch die Trennkanten definiert. Sie zeigen die zukünftigen Blöcke an, die im Entwurf erstellt werden.
Die Formbereiche "erscheinen", wenn sie vollständig von Trennkanten isoliert werden.
Beispiel

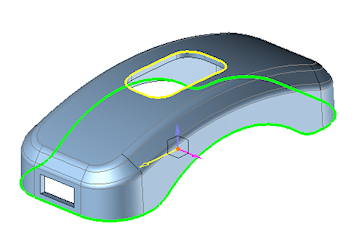

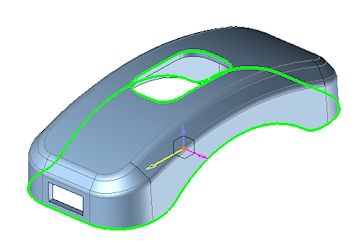

Die Formbereiche werden nicht farbig dargestellt, weil die externe Trennkantenbahn keine verschiedenen Bereiche begrenzt; dieser Entwurf weist noch einige "Öffnungen" auf:

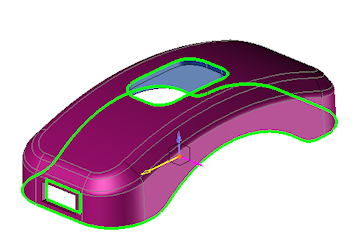

Selbst wenn die "obere Öffnung" geschlossen wird, ist davon auszugehen, dass der Seitenbereich bearbeitet werden muss:

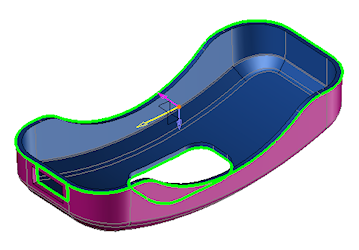

Anschließend kann TopSolid'Split die Formbereiche "isolieren" (Bereich ASide und Bereich BSide):
Die Farbzuordnung für Formbereiche ist nicht festgelegt und unterliegt dem Zufallsprinzip.
|
|
Das Farbzuordnungsdiagramm der Formbereiche kann unter |

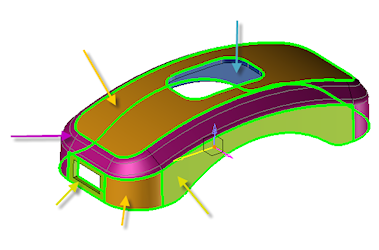

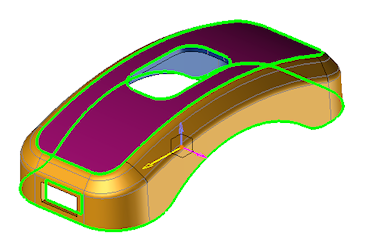

Aufgrund der vorherigen Region kann die Zuordnung geändert werden, wenn Sie Trennkanten hinzufügen (um neue Formbereiche zu erstellen):
dann
|
|
Die "Farbzuweisung" erfolgt entsprechend einem berechneten 4-Farben-Algorithmus, der verhindert, dass zwei gleichfarbige Flächen nebeneinander liegen. Diese Farben werden verwendet, um die verschiedenen Trennschalen zu identifizieren. |
Änderungen / Zusätzliche Informationen:
In Bereich Kontextzustand können die Formbereiche
angezeigt werden oder nicht. Dieses Steuerelement ist auch über ein Popup im Grafikbereich verfügbar.
