Benutzerschraffur







Links/Videos :





TopSolid ermöglicht das Erstellen eines Benutzerschraffurmusters, um mit Skizzen in einem 2D-Modelldokument Material in allen Richtungen darzustellen.

Diese Schraffur kann in einer Materialdefinition oder beim Bearbeiten einer Schraffur in einem Entwurfsdokument verwendet werden.



Erstellungsphasen / Verwendung:



  1. Erstellen Sie ein neues Dokument des Typs 2D-Modell (Registerkarte Speziell).

  2. Erstellen Sie darin Skizzen, die Material in verschiedenen Richtungen darstellen.

  3. Wählen Sie die Funktion Schraffur unter Werkzeuge > Funktion bereitstellen... aus.

  4. Schließen Sie die Veröffentlichung ab.

  5. Bestätigen.







Die Schraffur muss in 3 Richtungen (radial, längs und tangential) definiert werden.

Es besteht die Möglichkeit, 3 zusätzliche Schraffuren auf der optionalen Registerkarte "Veröffentlichungen" zu definieren.



In einem Entwurfsquerschnitt werden Schraffurskizzen entsprechend dem Faserkoordinatensystem des Bauteils verwendet:

  • Querschnitt parallel zur YZ-Ebene des Faserkoordinatensystems: radiale Skizze.

  • Querschnitt parallel zur XZ-Ebene des Faserkoordinatensystems: Längsskizze.

  • Querschnitt parallel zur XY-Ebene des Faserkoordinatensystems: tangentiale Skizze.







Verfügbare Optionen:







Dieses Feld definiert die Richtung, die in der Skizze verwendet wird, um diese Skizze in der Querschnittsansicht erneut zu erstellen.

Horizontal: TopSolid wendet einen Skalierungsfaktor auf die Skizze an, sodass die horizontale Länge ihres umschließenden Rechtecks vollständig im Bauteil in dieser Richtung enthalten ist. Die Skizze wird auf der vertikalen Achse wiederholt, wenn ihre Bemaßung in dieser Richtung kleiner ist als das Bauteil.

Vertikal: TopSolid wendet einen Skalierungsfaktor auf die Skizze an, sodass die vertikale Länge ihres umschließenden Rechtecks vollständig im Bauteil in dieser Richtung enthalten ist. Die Skizze wird auf der horizontalen Achse wiederholt, wenn ihre Bemaßung in dieser Richtung kleiner ist als das Bauteil

Größte Bemaßung: TopSolid sucht nach der Richtung mit der größten Bemaßung im Bauteil und verwendet diese in der Skizze, um den Skalierungsfaktor zu berechnen (die Skizze wird wie oben beschrieben transformiert). Wird hauptsächlich verwendet, um Ringe von Holzbauteilen in einer Querschnittansicht darzustellen.



Vertikaler Skalierungstyp mit 0 mm als Bemaßung.

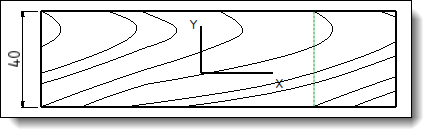

Vertikale Länge des umschließenden Rechtecks ist in der vertikalen Länge des Bauteils enthalten (Y-Achse des Faserkoordinatensystems) und wird auf der X-Achse wiederholt (die Trennung des wiederholten Elements wird durch eine grünen Linie dargestellt).





Skizzendefinition zur Verwendung im Modus Größte Bemaßung mit einer Abmessung von 0 mm.

Ergebnis in einer Querschnittansicht im Entwurf auf einem Bauteil mit kreisförmigem Schnitt.











Wenn die Bemaßung gleich 0 mm ist, verwendet TopSolid das umschließende Rechteck der Skizze und erstellt diese Skizze im Bauteil wie oben erläutert.

Wenn die Bemaßung einen anderen Wert als 0 mm hat, verwendet TopSolid ein Rechteck mit der vorgegebenen Bemaßung in der angegebenen Richtung und erstellt diese Skizze im Bauteil wie oben erläutert. Wenn der Skalierungstyp auf Größte Bemaßung festgelegt ist, sucht TopSolid nach der Richtung mit der größten Bemaßung im Bauteil und verwendet diese Richtung mit der vorgegebenen Bemaßung in der Skizze, um diese in der Querschnittansicht erneut zu erstellen.

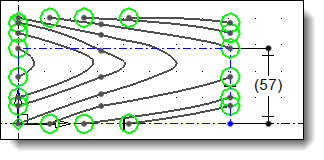

Vertikaler Skalierungstyp mit 57 mm als Bemaßung (symbolisiert mit blauen Konstruktionslinien; diese Linien sind zum Definieren der Schraffur nicht erforderlich).

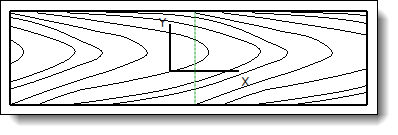

Das Rechteck mit der Bemaßung von 57 mm in vertikaler Richtung wird auf die vertikale Achse des Bauteils (Y-Achse des Faserkoordinatensystems) übertragen und auf der X-Achse wiederholt (die Trennung des wiederholten Elements wird durch eine grünen Linie dargestellt).





Skalierungstyp Größte Bemaßung mit 20 mm als Bemaßung.

Im Querschnitt die größte Bemaßung auf der horizontalen Achse des Faserkoordinatensystems. Daher nimmt TopSolid 20 mm auf der horizontalen Achse der Skizze und überträgt diesen Bereich auf den Querschnitt. Der Skizzenursprung wird auf den Ursprung des Faserkoordinatensystems angewendet.







Änderungen/Zusätzliche Informationen:







Gemäß der Definition des Skalierungstyps wird die Skizze auf zwei Arten positioniert:

  • Skalierungstyp Horizontal oder Vertikal: Der Skizzenursprung wird in X-Y- in der Querschnittsansicht (gemäß dem Faserkoordinatensystem) positioniert.

  • Skalierungstyp Größte Bemaßung: Der Skizzenursprung wird auf dem Ursprung des Faserkoordinatensystems positioniert.

Gemäß diesen Erläuterungen und um eine konsistente Anzeige in der Ansicht zu erhalten, müssen Sie Ihre Skizze für die Skalierungstypen Horizontal und Vertikal in X+Y+ erstellen (gemäß dem Skizzenkoordinatensystem). Außerdem müssen Sie die Skizze in der Mitte des Skizzenkoordinatensystems erstellen, wenn dieses für die Verwendung mit dem Skalierungstyp Größtes Bemaßung vorgesehen ist.



Diese Skizze wurde mit dem Skalierungstyp Horizontal definiert.





Der Skizzenursprung ist in X-Y- gemäß dem Faserkoordinatensystem positioniert.







Diese Skizze wurde mit dem Skalierungstyp Größte Bemaßung definiert.



Der Skizzenursprung ist auf dem Ursprung des Faserkoordinatensystems positioniert.











Skizze mit vertikalem Skalierungstyp ohne neue Konstruktionslinien.

Ergebnis in Querschnittansicht. TopSolid verwendet das umschließende Rechteck, um das Schraffurmuster in der Ansicht zu erstellen.

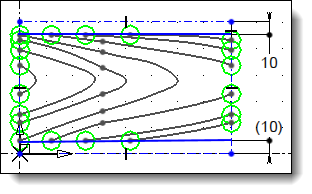

Skizze mit hinzugefügten Konstruktionslinien.



Das umschließende Rechteck berücksichtigt diese neuen Linien.
