Differenzanmerkung







Links/Videos:

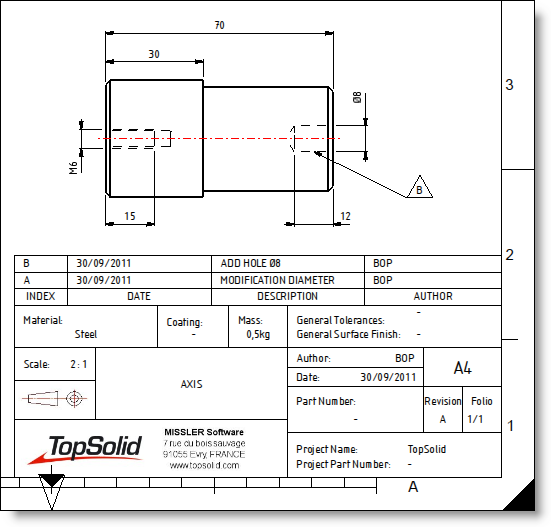

Mit diesem Befehl können Sie eine Differenzanmerkung erstellen, die sich auf eine Linie der Indextabelle bezieht.



Erstellungsphasen / Verwendung:



Klicken Sie auf die Schaltfläche oder wählen Sie den Befehl Detaillierung > Differenzanmerkung… aus dem Dropdown-Menü aus.



  1. Wählen Sie den Differenzindex aus, auf den Sie sich beziehen möchten (wählen Sie den Index in der Liste aus oder klicken Sie auf den Index in der Tabelle).

  2. Wählen Sie das Referenzelement aus (Element einer Ansicht, Bemaßung oder der geometrischen Toleranz).

  3. Wählen Sie den Differenzanmerkungsstil aus.





Die Differenzanmerkung kann frei positioniert werden oder automatisch, indem Sie den magnetischen Rahmen der Ansicht entsprechend dem Erkennungsrand verwendet (das magnetische Band). Dieser magnetische Rahmen kann in den Dokumentoptionen konfiguriert werden.









Verfügbare Optionen:





  • Schriftart:

Die Schaltfläche zeigt den Namen und die Größe der verwendeten Schriftart an. Benutzen Sie die Zeile Schriftart, um die Schaltfläche zu aktivieren und anschließend die Einstellungen (Schriftart, Stil, Größe, Effekte, usw.) zu bearbeiten. Die Schaltfläche zeigt „Änderungen“ an.



  • Verzierung:

Damit kann die Dreiecksgröße und die Orientierung eingestellt werden.



  • Aufmaß:

Ermöglicht die Anpassung eines Abstands zwischen dem Text und seinem Rahmen.



  • Radialer Modus:

Wenn diese Option aktiviert ist, befindet sich der Pfeilursprung in der Mitte des den Text umschließenden Quaders und wird durch dessen Rahmen begrenzt.



  • Farbe:

Wählen Sie die Farbe des Texts aus, indem Sie auf die Schaltfläche klicken. Mithilfe der Pipette kann eine vorhandene Farbe ausgewählt werden, das schwarze Kreuz entfernt die gewählte Farbe.



  • Schicht:

Weisen Sie dem Element einen Layer zu. Der Layer kann während der Bearbeitung durch Klicken auf "+" erstellt werden.





  • Endpunkt:

Klicken Sie auf die Schaltfläche, um Endpunkte zu ändern. Aktivieren Sie Optionen, um den Endpunkttyp, die Länge und bei Verwendung den Winkel des Pfeils oder den Kreisdurchmesser zu ändern.

  • Symbol: Wählen Sie das Endpunktsymbol in der Liste.

  • Pfeillänge: Geben Sie die Länge des Eckpunktpfeils an.

  • Pfeilwinkel: Geben Sie den Winkel des Eckpunktpfeils an.

  • Kreisdurchmesser: Wenn dieser Eckpunkt ein Kreis ist, wählen Sie dessen Durchmesser.

  • Lokale Attribute: Diese Optionen erlauben es Ihnen die Attribute der einzelnen Anleitungen der Komponenten zu bestimmen, bspw. Koordinatensystem, Pfeil, Projektionslinie...



Änderungen / Zusätzliche Informationen:



Um eine Differenzanmerkung zu ändern, klicken Sie mit der rechten Maustaste auf die Anmerkung und wählen Sie den Befehl Bearbeiten aus.

Sie können dann das Referenzbauteil ändern.
