Winkelschweißnaht

Mit diesem Befehl wird ein Schweißwinkel in einer Baugruppe erstellt.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol , oder wählen Sie den Befehl Modellierung > Kehlnaht... im Dropdown-Menü aus.

Um die Schweißwinkel verwenden zu können, muss auf die für das Projekt erforderlichen Bibliotheken verwiesen werden. Die Referenzierung wird mithilfe des Kontextbefehls Referenz hinzufügen durch Klicken auf das Symbole "Referenzen" in der Elementstruktur durchgeführt.

Wählen Sie den Typ der Schweißwinkelnaht in der Dropdown-Liste aus.
Geben Sie die Höhe der Schweißnaht ein.
Wählen Sie die erste Gruppe von Flächen aus. Alle ausgewählten Flächen müssen auf der gleichen Seite der Schweißnaht sein.
Wählen Sie die zweite Gruppe von Flächen aus. Alle ausgewählten Flächen müssen auf der gleichen Seite der Schweißnaht sein.
Prüfen der Begrenzung durch Nachbarflächen zur Begrenzung der Schweißnaht durch die benachbarten Flächen.
Geben Sie den Wert für den Endrückzug ein.
Geben Sie den Wert für die Verbindungsentnahme ein.

Die Begrenzung durch Nachbarflächen wird nur bei ebenen Flächen unterstützt.

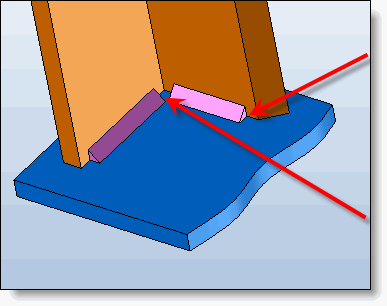

Um die Begrenzung durch benachbarte Flächen auf eine Seite und den Endrückzug auf der anderen Seite zu akkumulieren, muss die Naht lokal geändert werden.

Ende Entnahme

Verbindungsentnahme

Winkelschweißnaht

Optionen:

Material: Um ein spezifisches Material für diese Schweißnaht auszuwählen, muss ein Materialdokument geöffnet werden. Es steht dann in der Dropdown-Liste zur Auswahl.

Gemacht auf Seite: Diese Informationen werden im Entwurf automatisch angezeigt, indem der Befehl Schweißnahtsymbol verwendet wird und die Option Symbol für projizierte Verschweißung aktiviert wird.

Änderungen / Zusätzliche Informationen:

Um die Art der Schweißnaht, der Flächen und Rückzüge zu ändern, verwenden Sie den Kontextbefehl Bearbeiten.
