Rohrschachtelungseigenschaften

Dieser Befehl ermöglicht es, die Verschachtelungseigenschaften (Schnitt, Freiheitsgrade usw.) eines Bauteils oder Lagers für die Rohrschachtelung anzugeben. Dieser Befehl ist im Modus Bauteil verfügbar.

Erstellungsphasen / Verwendung:

Wählen Sie den Befehl Werkzeuge > Verwaltung von Schachtelungseigenschaften > Rohrschachtelungseigenschaften... aus dem Dropdown-Menü.

Wählen Sie, ob Sie die Merkmale eines zu verschachtelten Rohrs oder die Merkmale eines Lagers definieren möchten, das die zu verschachtelnden Rohre enthält.
Wählen Sie das Referenzkoordinatensystem aus (die X-Achse muss die Rohrachse sein).
Wählen Sie den Schnitttyp aus (Kreisförmig, Quadratisch, Rechteckig oder Langloch, Andere).
Bestätigen.

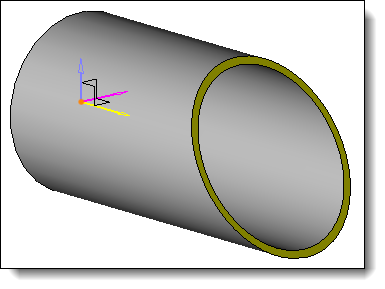

Die X-Achse des Referenzkoordinatensystems ist mit der Rohrachse identisch.

Dieser Befehl ist durch eine Lizenz geschützt.

Die folgenden Rohre werden nicht verwaltet:
Bohrstangen (volle Rohre).
U-Profilstähle.
L-Profilstähle.
T-Profilstähle.
Rohre mit scharfen Winkeln zwischen flachen Flächen.
Nur Bleche und Flächen werden durch die Rohrschachtelung verwaltet.

Verfügbare Optionen:

Umkehren zulassen (nur Bauteilmodus):

Diese Option ermöglicht es, das Bauteil auf dem Lager umzukehren, um die Verlustrate zu verbessern (auf der X-Achse des Referenzkoordinatensystems).

Im Schachtelungsdokument ist die Bauteilmenge global (egal ob umgekehrtes Bauteil oder nicht).

Freiheitsgrade (nur Bauteilmodus):

Es wird ein Standardfreiheitsgrad entsprechend dem ausgewählten Schnitt verwendet.

Kreisförmiger Schnitt: Freie Rotationen.
Quadratischer Schnitt: Rotationsintervall von 0° bis 360° mit Schritten von 90°.
Rechteckiger oder Langloch-Schnitt: Rotationsintervall von 0° bis 360° mit Schritten von 180°.
Andere: Keine Rotation oder 0°-Winkel zulässig.

Es ist möglich, die Freiheitsgrade durch Aktivieren des Kontrollkästchens zu ändern:

Frei: Mit dieser Option können Sie die Rotation des geschachtelten Bauteils von 0° bis 360° mit einem Schritt von 1° durch die Schachtelung ausführen lassen.
Intervall: Diese Option ermöglicht die Eingabe eines minimalen Winkels, einen maximalen Winkels sowie des Rotationsschritts. Während der Schachtelung kann das Bauteil gemäß dem eingegebenen Schritt gedreht werden. Wenn der minimale Winkel 0°, der maximale Wert 360° und der Schritt 90° beträgt, kann das Bauteil auf 0°, 90°, 180°, 270° oder 360° gedreht werden.

Darstellung:

Diese Option ermöglicht die Auswahl der zu berücksichtigenden Darstellung.

Änderungen/Zusätzliche Informationen:

Eine Operation Verwaltung von Rohrschachtelungseigenschaften wird in der Analysephase erstellt.
