Ce tableau regroupe les outils du document présent dans le magasin.

Pour ajouter un outil au magasin (afin de pouvoir l'utiliser), il y a deux solutions :

• Permet d'accéder à une base de données outils "génériques", puis d'ajouter un outil.

1. 1.

   2. Une boite apparaît elle est composée de plusieurs onglets :

   3. L’onglet "Composant(s)" permet de définir les caractéristiques géométriques de la partie coupante (ainsi que l'allonge et le cône)   tel que par exemple le diamètre de l’outil, la longueur de la partie coupante, le diamètre de queue, etc.

   4. Le nombre des paramètres de l’outil dépend de sa forme.

   5.

   Composants Description Fraise 2 tailles avec allonge D20 L35 SD20   Composant(s)      Modèle(s)    Info.        Outil assemblé

   1.

      1. Un certain nombre de paramètres supplémentaires (comme le nombre de dents, la matière de la partie coupante ou si l'outil possède un arrosage par le centre, ...) peuvent être accessible en cliquant sur le bouton "Paramètres Avancés".

      2.

      3. Paramètre avancés     Nombre de dents Matière coupante outil    Carbure revêtu Outil à gauche Arrosage par le centre Angle de plongée maxi



      4. L’onglet "Modèle(s)" permet de choisir parmi un type d’assemblage. Par exemple, il est possible de dire si l’outil possède une allonge ou s’il s’agit d’un outil frétté…



      1.

      2. En fonction du modèle choisi, des composants paramétrés supplémentaires permettent de définir les dimensions de l’outil générique.

      3.



2. Il est possible de configurer le modèle par défaut en cliquant sur le bouton "Fixer comme favoris".

3. 1.

      1. L’onglet "Info" permet de résumer les caractéristiques de l’outil.

      2.

         L’onglet "Outil assemblé" permet de définir la position et l'orientation de l’outil par rapport au porte outil.

      3.

         Il est possible par exemple de définir :

          - Une longueur de sortie.

      4.  (Cette option permet de régler la position des différents composants de l’outil en fonction de l’articulation choisie. Cela permet par exemple de régler la sortie de la queue de l’outil).

      5.

      6. - Un angle d’indexation dans le porte outil.

      7.  (Cette option permet par exemple lors d’une opération de tournage de faire tourner l’outil autour de l’axe du porte outil pour faire un usinage à gauche ou à droite).

      8.

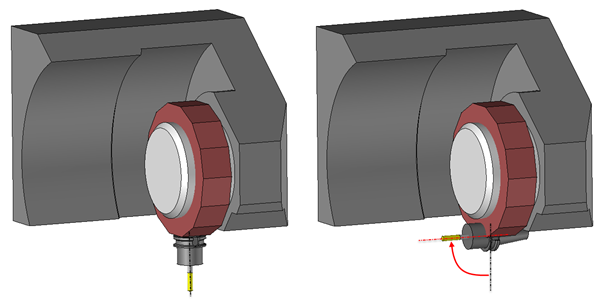

      9. - Un angle d’inclinaison dans le porte outil

      10. (Cette option est très importante pour orienter l’outil sur une tourelle pour réaliser des opérations axiales ou des opérations sur la broche de reprise).

      11.

      12.

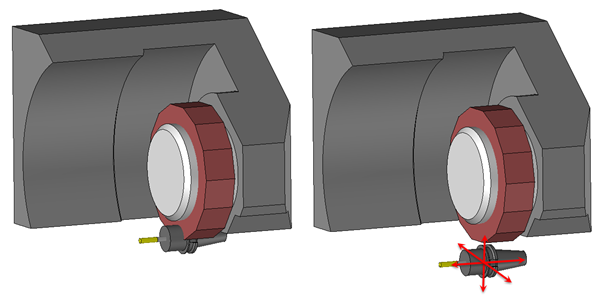

      13. -  Un décalage suivant les axes X,Y ou Z  par rapport au pot.

      14. Le numéro d'outil sera le premier numéro libre. Pour imposer un numéro, il suffit avant de double cliquer sur le type d'outil de sélectionner au préalable la ligne correspondant au numéro de pot.

      15. Avant de valider l’outil il est possible de donner un nom à l’outil dans le champs description.

      16. Si le champ est grisé c’est que l’outil (avec la définition actuelle) existe déjà dans la bibliothèque « TopSolid Machining user Tools ».

• Permet d'accéder à ses propres bases de données outils, puis d'ajouter un outil.

1. 1. 1. Une boîte de dialogue apparaît permettant ainsi de sélectionner l'outil dans le catalogue.

      2.

   Catalogue Désignation       Diamètre de coupe     Longueur de coupe        Catégorie matière outil cou



   1. 1. 1.

            1. 1. Par défaut, un filtre est appliqué pour limiter la liste des outils proposés. Ce filtre par exemple permet d'afficher que les outils avec un attachement compatible avec la machine.

               2. Pour cacher ou afficher le filtre il suffit de cliquer sur l'icône :

               3.

               4. Filtre catalogue Filtre opération     Description :   Type d'attachement :     Forêt hélicoïdal



            	Filtre opération   Cette option permet de filtrer le catalogue outil en fonction de la géométrie sélectionnée dans l'opération d'usinage. Par exemple, lors d'un perçage un filtre est appliqué en fonction du diamètre et la profondeur du trou.
            	Sous  l'option "Filtre opération" on peut voir les filtres utilisés par TopSolid pour filtrer le catalogue en fonction de la géométrie et l'opération sélectionnées. (Ils ne sont pas modifiables)
            	Description   Il est possible de d'ajouter le symbole " * " dans la description pour remplacer toutes les lettres suivantes.
            	Type d'attachement   Il est possible d'appliquer un filtre sur l'attachement. Par défaut, le filtre est automatiquement donné par le porte outil de la machine.
            	Paramètres de l'outil Enfin bien sûr il est possible de filtrer la liste des outils en imposant des dimensions particulières.



            1. 1.  Cette icône permet de choisir la bibliothèque ou le projet dans lequel l'outil pourra être choisi.

               2.  Cette icône permet d'ouvrir le fichier qui contient l'outil assemblé pour une consultation. Il est en lecture seule et on quitte la fonction en cours.

               3.

               4. Il est aussi possible d'accéder à des bases de données du commerce (comme Adveon, TDM, Machining Cloud, ....

               5. Dans ce cas, des icônes supplémentaires peuvent apparaître pour permettre  l'importation de ces bibliothèque d'outils. Par exemple:

               6.  Cette icône permet d'importer des outils dans la bibliothèque définie dans la rubrique "Machining Cloud" dans Outils/Options.

               7. Il suffit d'indiquer le dossier qui contient les fichiers compressés exportés depuis "Machining Cloud".

                  1. 1. 1.

            Gestionnaire d'outil   Nom du projet       Exporter les sous-répertoires

            1. 1. 1. 1.

               2. Le numéro d'outil sera le premier numéro libre. Pour imposer un numéro, il suffit de double cliquer sur la ligne correspondant au numéro de pot désiré.

Case à cocher

Pot

C'est  le numéro d'emplacement de l'outil dans le magasin.

Axe du pot

Indique l'axe suivant lequel sera monté l'outil.

C'est lors de la création de la machine (porte outil) que ces axes ont été définis.

Ici nous ne pouvons que les utiliser pour savoir par exemple si l'outil est monté sur une tourelle en X+ (perpendiculaire à l'axe des Z) ou en Z+ (parallèle à l'axe des Z)

Description

Nom de l'outil

Diamètre

Diamètre de la partie coupante de l'outil

Longueur

longueur de la partie coupante de l'outil

Pour afficher d'autres caractéristiques de l'outil il suffit de faire un clic droit sur la liste des outil et de choisir l'option, "Personnaliser

Cliquez sur les différentes zones de l'image ci-dessous
