Document miroir |
Accès icône:
Localisation: Opération CN / Document miroir
Développement :
Cette fonction a pour objectif de réaliser une répétition miroir de la pièce CN dans un autre document CAM.
On réalise une répétition miroir de la pièce CN suivant le plan XZ.
Lorsque cette fonction est utilisée, 2 options s'offrent à l'utilisateur :
Document miroir Supprimer le positionnement Interchanger les entrées et sorties |
Une fois la fonction validée, 3 documents miroir seront crées :
- Document pièce,
- Document de préparation d'usinage,
- Document usinage.
Il
n'y a que le document usinage qui n'est pas associatif. Si une modification
est réalisée sur le document d'usinage initial, celle-ci ne sera pas répercutée
dans le document miroir.
1. Supprimer le positionnement
Lorsque cette option est cochée, on supprime toutes les contraintes de positionnement de la pièce CN dans le document miroir. L'utilisateur doit alors positionner la pièce dans le document usinage miroir.
A l'inverse, si cette option n'est pas cochée, on conserve les contraintes de positionnement de la pièce. Dans certains cas, certaines contraintes pourront être invalides et devront alors être redéfinies manuellement.
2. Interchanger les entrées et sorties
On conserve le sens d'usinage (avalant ou position). Par contre, il est possible d'interchanger les entrées et les sorties.

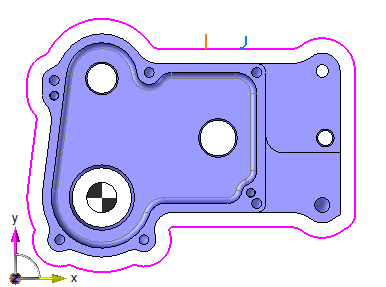

Document d'usinage initial |
|
|

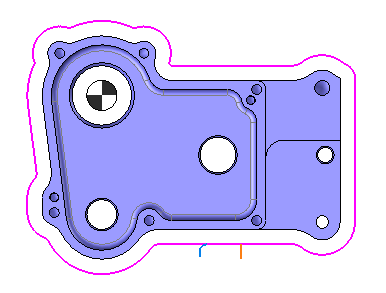

Entrée : perpendiculaire Retrait : tangentiel Sens d'usinage : avalant |

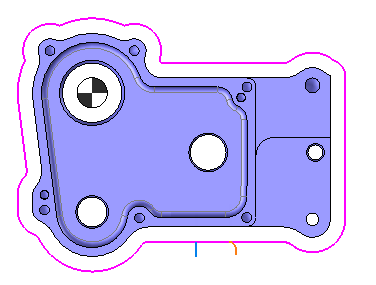

Entrée : tangentiel Retrait : perpendiculaire Sens d'usinage : avalant |
Entrée : perpendiculaire Retrait : tangentiel Sens d'usinage : avalant |
Tous points, plans et esquisses utilisés dans le document d'usinage intial
seront recrées dans le document miroir en étant basifier.
Si l'origine a été définie en AUTOMATIQUE dans le fichier CAM initial, la position de l'origine dans le document miroir respectera la position définie dans les valeurs par défauts.
A l'inverse, si l'origine a été définie manuellement, elle sera symétrisée dans le document miroir.
