Diviser la trajectoire selon la longueur utile de l'outil

Cette fonction décompose l'opération d'origine en plusieurs opérations.

Elle utilise les outils de même type et de même diamètre que celui de l'opération, présents dans le gestionnaire d'outils.

TopSolid prend dans cette liste d'outils sélectionnés celui qui possède la plus petite sortie d'outil et limite la trajectoire d'origine pour éviter les collisions entre l'attachement et la pièce.

Ce traitement est répété avec les outils suivants  jusqu'à ce que le trajectoire soit totalement usinée ou jusqu'à ce que TopSolid ne trouve plus d'outil avec une longueur de sortie suffisante pour terminer la trajectoire d'origine.

Cette fonctionnalité n'est disponible que sur les opérations de finition 3D et les reprises.

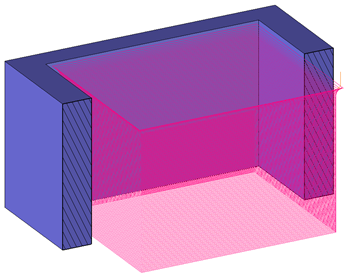

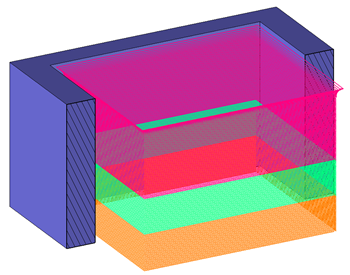

Diviser la trajectoire par longueur utile de l'outil	Diviser la trajectoire par longueur utile de l'outil

Gestion de la longueur d'outil:

C'est la distance minimale de sortie de l'outil pour pouvoir faire la trajectoire sans collision.
- Si cette longueur nécessaire minimale est inférieure à la distance de sortie de l'outil, un seul outil est nécessaire.
- Si cette longueur nécessaire minimale est supérieure à la distance de sortie de l'outil, plusieurs outils seront nécessaires.

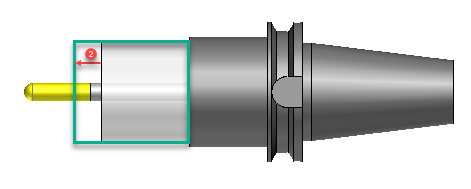

C'est la distance de sécurité additionnelle sur la distance de sortie.

Cette option permet d'optimiser les remontées par rapport à l'altitude du fini plutôt que remonter systématiquement au plan de sécurité.

C'est une distance additionnelle ajoutée à l'altitude du plan de sécurité.

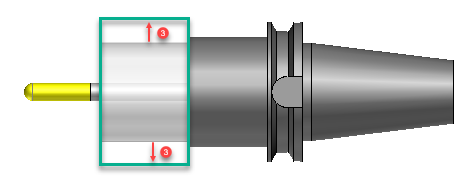

C'est une distance de sécurité additionnelle ajoutée sur diamètre du porte-outil.

- Si la distance entre deux trajectoires est inférieure ou égale à cette valeur, un segment est créé afin de relier les deux trajectoires. Si cela provoque une collision avec le fini TopSolid continue de  remonter au plan de sécurité. - Si la distance entre deux trajectoires est supérieure à cette valeur, un mouvement de remontée au plan de sécurité est créé.
