Paramètre tabulé

Cette commande permet de créer un paramètre en fonction d'une ou deux sources.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Construction > Paramètres > Paramètre tabulé... à partir du menu déroulant.

Saisissez le nom du paramètre et sa désignation.
Choisissez le type de paramètre.
Saisissez le type de la source puis sa valeur.
Saisissez le deuxième type de source si besoin, puis sa valeur.
Remplissez le tableau.
Saisissez les contraintes si besoin.

Cette commande est utile pour créer un paramètre en fonction d'une ou deux sources de type différent.

Dans la partie Table, Ouvrir éditeur permet de faciliter le remplissage du tableau.

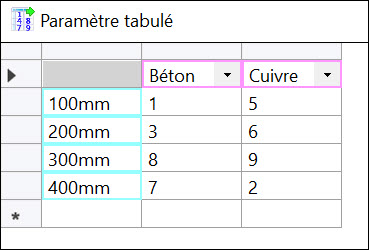

Exemple d'utilisation à deux sources :

Une pièce peut avoir pour longueur : 100mm, 200mm, 300 mm ou 400mm. Elle peut être en béton ou en cuivre. En fonction de ces deux sources le nombre de perçage sur la pièce va varier.

Par exemple pour une pièce en cuivre mesurant de 300mm de longueur, elle aura neuf perçages.
