Norme de tolérance dimensionnelle

Ce document permet de créer ses propres normes de tolérances linéaires ou angulaires.

Ces normes seront ensuite proposées dans la rubrique où du tolérancement est disponible (cotation, paramétrage, ...).

Étapes de création / Utilisation :

Créez un nouveau document en cliquant sur , puis choisissez dans l'onglet Spécial.

A la création du document, le dialogue Limites s'ouvre.

Spécifiez le type d'unité des limites (Longueur ou Angle).
Entrez les différentes limites permettant de borner les plages de valeurs.
Validez le dialogue.

Un tableau est alors créé avec une colonne symbole et autant de colonnes que de bornes spécifiées précédemment.

Double clique lent dans la cellule Symbole pour entrer le nom du symbole pour la première ligne.
Double cliquez dans la cellule de la première plage pour entrer la déviation supérieure et la déviation inférieure.
Répéter ces opérations pour les différentes plages.
Créez autant de lignes (avec son symbole) que nécessaire.

Pour modifier la valeur d'une limite existante, double cliquez sur le titre de la colonne correspondante.
Pour ajouter/insérer des limites, relancez la commande Outils > Limites... et entrez une nouvelle valeur à la dernière ligne. A la validation du dialogue, les limites seront retriées par ordre croissant.

Options disponibles:

Type de valeur tolérancée :

Cette option permet de spécifier pour quel type valeur la norme pourra être utilisée.

Trou : la norme pourra être utilisée pour tolérancer des diamètres de perçage.
Arbre : la norme pourra être utilisée pour tolérancer des diamètres extérieur.
Linéaire : la norme pourra être utilisée pour tolérancer des longueurs.
Angulaire : la norme pourra être utilisée pour tolérancer des angles.

Lors de l'ajout d'une tolérance sur un élément, TopSolid filtre automatiquement la liste des normes possibles. Si par exemple on tolérance une cote linéaire, TopSolid ne proposera pas les normes de type angulaire.

Usage occasionnel :

Cette option permet de préciser si un symbole est dédié à un usage occasionnel.

Cette information est utile dans le document de définition de la norme de tolérance dimensionnelle uniquement, à la lecture du tableau. Elle n'apparaîtra pas à l'utilisation de la norme dans un document 3D ou de mise en plan.

Modifications / Informations complémentaires :

Ce document dispose également de commandes d'import et d'export de fichier texte facilitant la création et/ou la modification de la norme.

Choisissez les commandes Outils > Importer... ou Outils > Exporter... à partir du menu déroulant.

L'extension du fichier texte doit être modifiée en *.tol (ex. Norme TopSolid.tol)

Le contenu du fichier doit respecter la description ci-dessous :

1ère ligne : indication du type d'unité

0 : aucune, dans ce cas les valeurs dans le document sont en SI (10mm → "0.01").

Valable uniquement pour des longueurs. Par défaut à l'import les unités appliquées seront "mm" pour la borne min et "µm" pour les déviations.

1 : longueur, dans ce cas l’unité est indiquée pour chaque valeur ("10mm" ou "2in").
2 : Angle, dans ce cas l’unité est indiquée pour chaque valeur ("1°30’" ou "0.1rad").

Lignes suivantes :

Symbole
Tabulation, valeur borne min, tabulation, déviation inférieure, tabulation, déviation supérieure
Tabulation, valeur borne min, tabulation, déviation inférieure, tabulation, déviation supérieure
Tabulation, valeur borne min, tabulation, déviation inférieure, tabulation, déviation supérieure
...
Ligne vide
Symbole
Tabulation, valeur borne min, tabulation, déviation inférieure, tabulation, déviation supérieure
Tabulation, valeur borne min, tabulation, déviation inférieure, tabulation, déviation supérieure
...

Fin de fichier :

Terminer par 2 lignes vides.

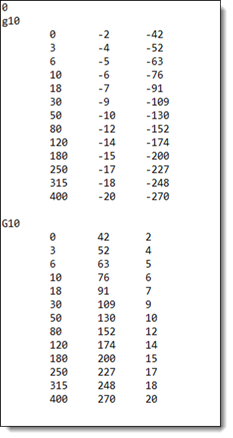

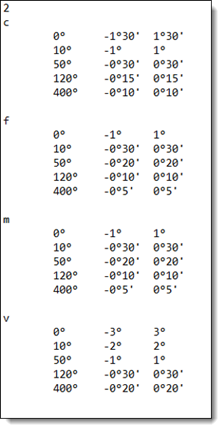

Norme sans unité	Norme en unité d'angle
