Faces - Mode "face avec chemin de limitation"









Retour à la page principale de la commande.



Cette commande permet de copier une face en utilisant des arêtes en complément pour définir les limites de la copie obtenue. .



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Surface > Faces... à partir du menu déroulant.



  1. Sélectionnez le mode Face avec chemin de limitation:

  2. Sélectionnez les faces à copier.

  3. Définissez le chemin de limitation (voir le détail dans les options disponibles)

  4. Validez avec





Options disponibles:









Lorsque l'option Restreinte est décochée, cette option permet d'obtenir une surface "englobante" minimale de la face copiée.

Option Minimum décochée

Option Minimum cochée











En activant cette option, les surfaces périodiques sont étendues de façon à obtenir la surface fermée.



Sans l'option

Avec l'option











Cette option permet de conserver les couleurs des faces copiées.









Cochez cette rubrique si vous souhaitez utiliser un chemin de limitation.

Pour cela, vous devez sélectionner une arête de début et une arête de fin qui vont définir le chemin de limitation à suivre.



Il n'est possible de sélectionner que des arêtes de la face à copier.



  • L'option Inverser vous permet d'inverser le sens de parcours de l'arête de départ jusqu'à l'arête de fin. Ainsi, il est possible de définir le chemin par un coté ou par l'autre de la boucle d'arête.



  • Mode d'extension de départ / fin:

Cette option permet de définir la direction de prolongement des deux extrémités du chemin afin que le chemin de limitation découpe totalement la surface copiée.



    • Chemin: le chemin est prolongé dans la direction tangente à l'extrémité de l'arête de début ou de fin.

    • Chemin complémentaire: le chemin est prolongé dans la direction tangente à l'extrémité de l'arête voisine de l'arête de début ou de fin

    • Direction: Ce mode vous permet de sélectionner une direction spécifique pour prolonger le chemin de limitation



  • L'option Inverser la limitation permet de choisir le coté de la surface qui sera limité par rapport au chemin de limitation.



Exemple:

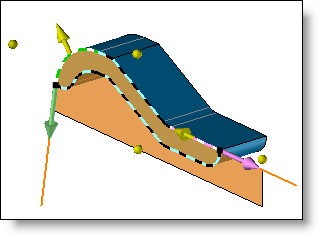

Sur l'exemple ci-dessus, les arêtes vertes et mauves sont les arêtes de début et de fin. La flèche jaune sur l'arête mauve représente le sens de parcours du chemin de l'arête de début vers l'arête de fin. La flèche jaune sur l'arête verte indique le coté de la surface qui est limité.

Les deux flèches mauve et verte indique la direction d'extension de début et de fin.









Il est possible de spécifier des sur-longueurs pour les limites de la surface. On peut modifier ces valeurs soit dans les chants de saisie soit directement dans la zone graphique en "tirant" sur les points jaunes symbolisant les limites dimensionnelles de la surface.







Calque: Vous pouvez spécifier un calque sur lequel les faces seront copiées.





Modifications / Informations complémentaires :



Les copies obtenues sont des copies à un instant donnée de la conception de la forme de référence. De ce fait, si de nouvelles opérations sont ajoutées sur la forme de référence, les copies ne seront pas affectées. Par contre si une opération existante au moment de la copie est modifiée (diamètre d'un trou par exemple) la copie sera affectée par ces modifications.
