Faces - Mode "Face"









Retour à la page principale de la commande.



Cette commande permet de copier une ou plusieurs faces d’une forme en mode restreint ou non restreint.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Surface > Faces... à partir du menu déroulant.



  1. Sélectionnez le mode Face:

  2. Sélectionnez les faces ou la forme à copier (en fonction de l'option choisie).

  3. Validez avec





Options disponibles:







  • Faces: Ce mode vous permet de sélectionner un lot de faces à copier.

  • Forme: Ce mode vous permet de sélectionner une forme entière. Toutes les faces de la forme seront alors copiés.







Cette option permet d'obtenir la surface restreinte ou non restreinte.

  • Restreinte: La copie obtenue a les mêmes limites que la face originale. On obtient donc une copie exacte de la surface

  • Non restreinte: La copie obtenue est une surface dont les limites sont étendues au-delà des arêtes de bord de la surface initiale et ne contient pas de limite intérieure (suppression des trous et ouvertures à l'intérieur de la surface obtenue)









Lorsque l'option Restreinte est décochée, cette option permet d'obtenir une surface "englobante" minimale de la face copiée.



Option Minimum décochée

Option Minimum cochée











En cochant cette option, toutes les faces obtenues sont indépendante. A l'inverse, sans cette option, la liste de faces sélectionnées compose une seule et même forme.

Note: Des faces non-restreintes sont obligatoirement séparées.









En mode Toutes les faces, si seule l'option Restreinte est cochée, l'option Solide est proposée après sélection de la forme.

Elle permet de copier rapidement une forme solide existante.









Cette option permet de conserver les couleurs des faces copiées.









Couvrir les ouvertures :

Cette option permet de copier une face en mode restreint sans tenir compte des trous.

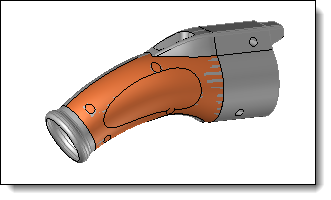

Face à copier

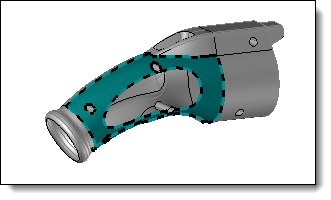

Résultat de la copie avec option Couvrir les ouvertures



Ouvertures à ignorer :

Si la face à copier possède plusieurs ouvertures, cette option permet de sélectionner manuellement les ouvertures à couvrir. Les trous non sélectionnés resteront ouverts.



Ces 2 options activent automatiquement le mode Restreint et désactivent les modes Minimum et Séparer (tout en grisant ces 3 modes).







Calque: Vous pouvez spécifier un calque sur lequel les faces seront copiées.





Modifications / Informations complémentaires :



Les copies obtenues sont des copies à un instant donnée de la conception de la forme de référence. De ce fait, si de nouvelles opérations sont ajoutées sur la forme de référence, les copies ne seront pas affectées. Par contre si une opération existante au moment de la copie est modifiée (diamètre d'un trou par exemple) la copie sera affectée par ces modifications.
