Bloc enveloppe







Liens / Vidéos :

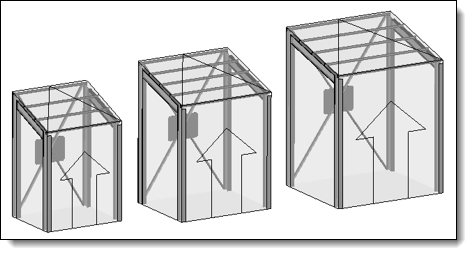

Cette commande permet de définir des blocs qui seront utilisés comme pilotes géométriques dans un document famille pour des composants tels que des caissons, étagères, portes ... Dans l'assemblage, ces composants pourront se positionner et se re dimensionner automatiquement à l'aide du bloc enveloppe.



Voir aussi : Création et utilisation du bloc enveloppe



Étapes de création / Utilisation :



Choisissez la commande Construction > Blocs enveloppes > Bloc enveloppe... à partir du menu déroulant.



  1. Choisissez le repère qui permettra d'orienter le bloc enveloppe. Il est possible de créer un repère à la volée avec le .

  2. Choisissez les dimensions suivant chaque direction pour créer le bloc.

  3. Validez avec .





  • La face avant du bloc enveloppe est identifiée par une flèche pointant vers la face du dessus.

  • Les blocs enveloppes créés sont stockés dans le dossier Blocs enveloppes de l'arbre des entités.

  • A l'inclusion d'une famille avec bloc enveloppe comme pilote, la face avant proposée sur le bloc destination dépend de l'orientation de la caméra. Modifiez l'orientation graphique de votre 3D si la face avant proposée n'est pas celle escomptée.





Il est possible de modifier directement depuis le graphique les dimensions du bloc enveloppe. Pour cela, il faut double cliquer sur le bloc enveloppe pour faire apparaître ses dimensions.







Options disponibles :







Cette option permet de gérer les blocs sous pente.

La pente peut être définie suivant les quatre faces verticales du bloc.



Bloc de 800mm sur Z avec une seconde

longueur de 1200mm sur la face avant

Bloc de 800mm sur Z avec une seconde

longueur de 1200mm sur la face arrière

Bloc de 800mm sur Z avec une seconde

longueur de 1200mm sur la face gauche

Bloc de 800mm sur Z avec une seconde

longueur de 1200mm sur la face droite





Exemple de différentes inclusions d'un composant bloc enveloppe sous pente







Créer les paramètres :

Permet de créer des paramètres longueurs selon les 3 axes.

Ces paramètres se retrouveront dans le dossier Paramètres dans l'arbre des entités.



Modifications / Informations complémentaires :

Depuis l'arbre des entités, les commandes contextuelles Désignations et Sélection par défaut permettent de définir respectivement une désignation pour chaque dimension du bloc enveloppe ainsi que le type d'inclusion.

Il est possible de choisir le mode Automatique, de sélectionner la face avant du bloc enveloppe puis de passer en mode manuel de manière à sélectionner d'autres faces.

Un bloc enveloppe n'est pas une forme, les opérations de modélisation (congé, chanfrein, booléen,...) ne sont donc pas autorisées et il n'est pas possible de les mettre en plan.
