Feuillure

Cette commande permet d'effectuer une opération de feuillure .

Étapes de création / Utilisation :

Choisissez la commande Bois > Feuillure ... à partir du menu déroulant (pour un document pièce ou assemblage)

Pour un document Panneau , utilisez la commande Modélisation > Feuillure ...

Choisissez le mode Plan ou Direction Fixe, en fonction de ce choix choisir un plan ou une direction dans la zone graphique ou dans le menu déroulant.

Le mode Plan correspond à un usinage dans lequel l'axe de l'outil est perpendiculaire à la face de référence .

Le mode Direction Fixe permet d'imposer l'orientation de l'axe de l'outil indépendamment de sa trajectoire. Ce mode est utilisé dans le cas d'une face non plane, pour une feuillure 3D par exemple.

Sélectionnez une ou plusieurs trajectoires. Choisissez si vous voulez joindre les arrêtes ou non. Si les arêtes ne sont pas jointes cela créera dans le document de post traitement deux MF ainsi que deux opérations de feuillures.

Sélectionnez la forme à modifier.
Inverser si besoin le sens de la feuillure à l'aide d'un double clic sur la flèche rose.
Choisissez le mode Fraise ou Scie. Définissez ensuite la largeur et la profondeur.

Options disponibles:

Limitation :

Permet de définir une Limitation d'entrée et/ou une Limitation de sortie aux extrémités de la rainure.

Cette limitation peut être positionnée par rapport à l'axe de l'outil ou par rapport à l'arrête de l'outils.

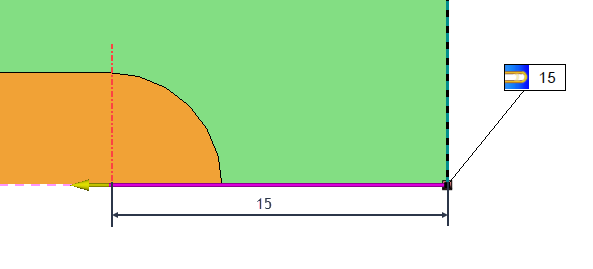

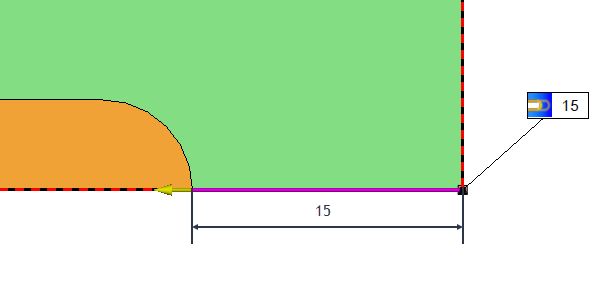

Limitation d'entrée ou de sortie de 15mm positionnée par rapport à l'arrête de l'outil .	Limitation d'entrée ou de sortie de 15mm positionnée par rapport à l'axe de l'outil.

Options avancées :

Rayon vertical:

Permet de définir le rayon vertical de l'opération.

Le Rayon vertical doit être utilisé seulement s'il y a une limitation d'entrée et/ou sortie (Il est disponible seulement pour le mode Fraise).

Exemple pour une rainure de largeur égale à 10mm :

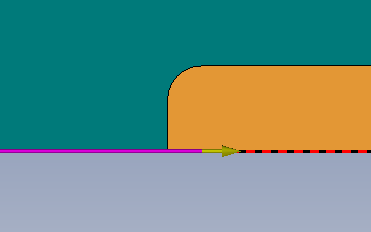

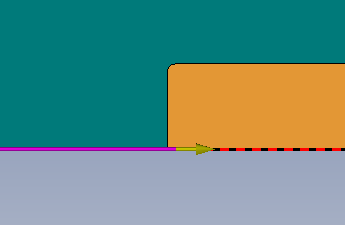

Rayon vertical de 1mm	Rayon vertical de 4mm

Rayon de fond : Permet de définir un rayon de fond (disponible seulement pour le mode scie)

Angle: Permet de définir un angle à l'opération de feuillure.

Coins arrondis: Permet de modifier la géométrie des coins.

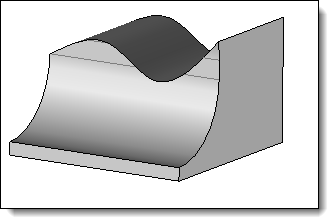

Avec option Coin Arrondis non activée	Avec option Coin Arrondis activée

Procédé d'usinage :

Cette option vous permet d'assigner un procédé d'usinage à l'opération. Ce procédé d'usinage pourra ensuite être récupéré dans un document d'usinage.

Sélectionnez dans la liste déroulante, un document de procédés d'usinage.
Choisissez un procédé dans la liste déroulante.

Modifications / Informations complémentaires :

Pour visualiser les MF, activer l'icone Créer des MF disponible depuis l'onglet Accueil. Un dossier MF est alors créé dans l'arbre des entités, il est nécéssaire de cocher la cellule devant ce dossier pour les afficher à l'écran.
