Profilage









Liens / Vidéos :





Cette commande permet d'effectuer une opération de profilage.



Étapes de création / Utilisation :



Choisissez la commande Bois > Profilage ... à partir du menu déroulant (pour un document pièce ou assemblage)

Pour un document Panneau , utilisez la commande Modélisation > Profilage ...



  1. Choisissez le mode souhaité Plan ou Direction Fixe, en fonction de ce choix choisir un plan ou une direction dans la zone graphique ou dans le menu déroulant.



Le mode Plan correspond à un usinage dans lequel l'axe de l'outil est perpendiculaire à la face de référence.

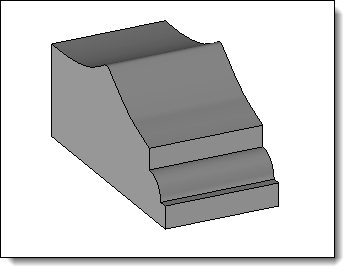

Le mode Direction Fixe permet d'imposer l'orientation de l'axe de l'outil indépendamment de sa trajectoire. Ce mode est utilisé dans le cas d'une face non plane.



  1. Sélectionnez une ou plusieurs trajectoires.



Joindre les trajectoires activée.

Joindre les trajectoires désactivée.



  1. Sélectionnez la forme à modifier.

  2. Inverser si besoin le sens du profilage à l'aide d'un double clic sur la flèche rose.

  3. Sélectionnez un modèle d'outils (document famille), un code puis renseignez les pilotes si besoin.





Point de positionnement opposé :



Cette option permet d'utiliser le point symétrique d'un positionnement prédéfini (par rapport à l'axe de l'outil).

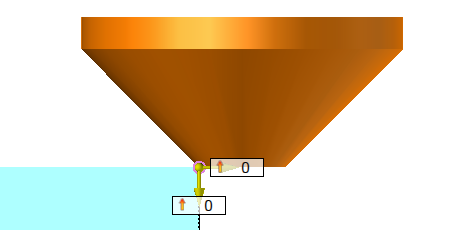

Point de positionnement opposé désactivé

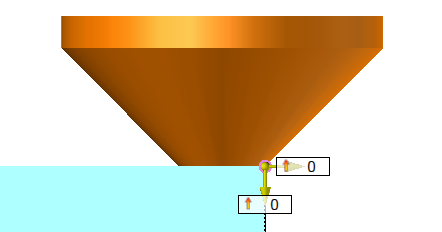

Point de positionnement opposé activé





Cette option est grisée lorsque le ou les points de positionnement prédéfinis sont alignés avec l'axe de l'outil.







Allégé :



Certaines opérations de profilage peuvent nécessiter un temps de calcul important.



Pour optimiser ces calculs, le mode allégé permet de désactiver la modélisation complète de l'opération tout en générant uniquement les informations nécessaires à la génération du parcours d'outil (MF).







Options disponibles :









Permet de définir une Limitation d'entrée et/ou une Limitation de sortie aux extrémités de la rainure.



Cette limitation peut être positionnée par rapport à l'axe de l'outil ou par rapport à l'arrête de l'outil.

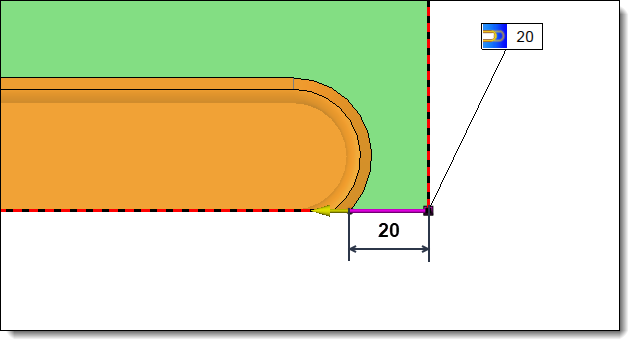

Limitation d'entrée ou de sortie de 20mm par rapport à l'arrête de l'outil .

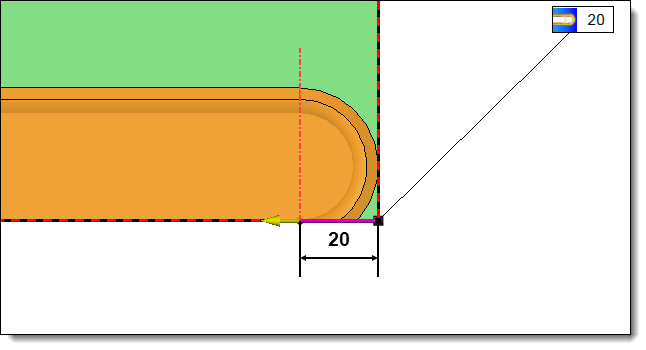

Limitation d'entrée ou de sortie de 20mm par rapport à l'axe de l'outil.









  •  Angle : Il est possible de définir un angle à l'opération de profilage.



  • Décalage axial :  Permet de renseigner un décalage axial à l'opération de profilage.



  • Décalage latéral : Permet de renseigner un décalage latéral à l'opération de profilage.



  • Coins arrondis :



    Cette option vous permet de modifier la géométrie des coins

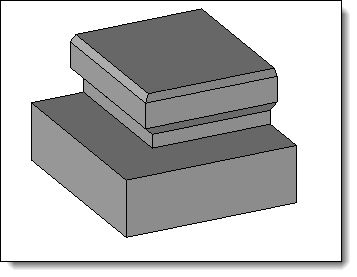

    Coin Arrondis non activé

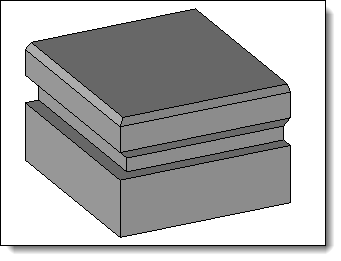

    Coin Arrondis activé





  • Procédé d'usinage :





Cette option vous permet d'assigner un procédé d'usinage à l'opération. Ce procédé d'usinage pourra ensuite être récupéré dans un document d'usinage.









Modifications / Informations complémentaires :



Pour visualiser les MF, activer l'icone Créer des MF disponible depuis l'onglet Accueil. Un dossier MF est alors créé dans l'arbre des entités, il est nécéssaire de cocher la cellule devant ce dossier pour les afficher à l'écran.
