Rainure |
Cette commande permet d'effectuer une opération de rainure.
Étapes de création / Utilisation :
Choisir la commande Bois > Rainure ... à partir du menu déroulant (pour un document pièce ou assemblage)
Pour un document Panneau , utiliser la commande Modélisation > Rainure ...
Choisir le mode souhaité Plan ou Direction Fixe, en fonction de ce choix choisir un plan ou une direction dans la zone graphique ou dans le menu déroulant.
|
|
Le mode Plan correspond à un usinage dans lequel l'axe de l'outil est perpendiculaire à la face de référence . |
Le mode Direction Fixe permet d'imposer l'orientation de l'axe de l'outil indépendamment de sa trajectoire. Ce mode est utilisé dans le cas d'une face non plane, pour une rainure 3D par exemple.
|
Sélectionner une ou plusieurs trajectoires.
|
|
Option Joindre les trajectoires activée. |
Option Joindre les trajectoires désactivée. |
Sélectionner la forme à modifier.
Inverser si besoin le sens de la rainure à l'aide d'un double clic sur la flèche rose.
Choisir le mode Fraise ou le mode Scie. Définir ensuite la largeur et la profondeur de l'opération.
Choisissez un mode de Décalage latéral, puis la valeur du décalage.
|
|
|
Décalage latéral intérieur |
Décalage latéral centré |
Décalage latéral extérieur |
Options disponibles:
Limitation :
Permet définir une Limitation d'entrée et/ou une Limitation de sortie aux extrémités de la rainure.
Cette limitation peut être positionnée par rapport à l'axe de l'outil ou par rapport à l'arrête de l'outil.
|
|
Limitation d'entrée ou de sortie de 20mm positionnée par rapport à l'arrête de l'outil. |

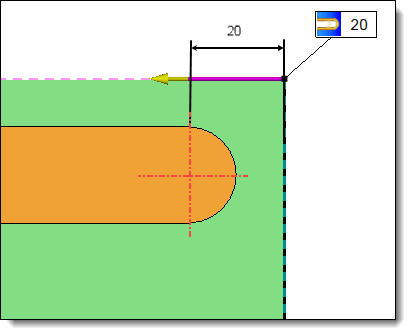

Limitation d'entrée ou de sortie de 20mm positionnée par rapport à l'axe de l'outil. |
Options Avancées :
Rayon vertical:
Permet de définir le rayon vertical de l'opération.
Le rayon vertical doit être utilisé seulement s'il y a une limitation d'entrée et/ou sortie (I est disponible seulement pour le mode Fraise).
Exemple pour une rainure de largeur égale à 10mm :
|
|
Rayon vertical de 1mm |
Rayon vertical de 4mm |
Rayon de fond : Permet de définir un rayon de fond (disponible seulement pour le mode scie).
Angle: Permet de définir un angle à l'opération de rainure.
Coins arrondis: Permet de modifier la géométrie des coins.
|
|
Option Coin Arrondis désactivée. |
Option Coin Arrondis activée. |
Procédé d'usinage :
|
Cette option vous permet d'assigner un procédé d'usinage à l'opération. Ce procédé d'usinage pourra ensuite être récupéré dans un document d'usinage.
|
Modifications / Informations complémentaires :
Pour visualiser les MF, activer l'icone Créer des MF disponible depuis l'onglet Accueil. Un dossier MF est alors créé dans l'arbre des entités, il est nécéssaire de cocher la cellule devant ce dossier pour les afficher à l'écran.
