Découpe











Cette commande permet de découper une pièce suivant un profil.



Étapes de création / Utilisation :



Choisissez la commande Bois > Découpe ... à partir du menu déroulant (pour un document pièce ou assemblage)

Pour un document Panneau , utilisez la commande Modélisation > Découpe ...



  1. Choisir la forme à modifier.

  1. Sélectionner le profil qui définira la découpe.

  2. Cocher Prolonger le profil, si celui-ci est plus court que la forme à découper.

  3. Cocher ou non "Inverser" pour inverser le coté de la découpe.

  1. Choisir une direction pour l'opération de découpe.

  1. Donner un angle à l'opération de découpe si nécessaire.

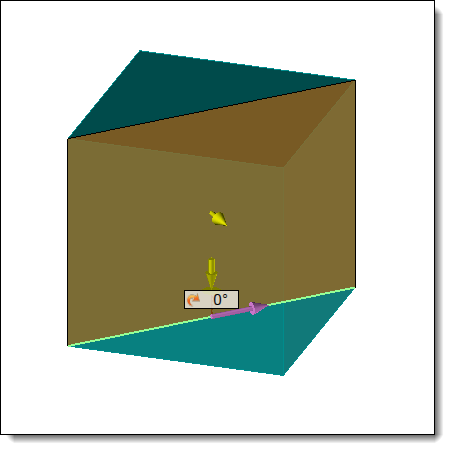

Exemple d'une opération de Découpe





Une opération de découpe génère une MF qui pourra être transmise au document d'usinage.





Options disponibles:







Cocher cette option permet de cacher les outils. Si elle est décochée, les outils restent visibles et peuvent être utilisés pour une autre commande.









Cette option vous permet d'assigner un procédé d'usinage à l'opération. Ce procédé d'usinage pourra ensuite être récupéré dans un document d'usinage.





Modifications / Informations complémentaires :



Pour visualiser les MF, activer l'icone Créer des MF disponible depuis l'onglet Accueil. Un dossier MF est alors créé dans l'arbre des entités, il est nécéssaire de cocher la cellule devant ce dossier pour les afficher à l'écran.
