Surfaces de fermeture













Cette commande permet de créer des Surfaces de fermeture qui permettront de "remplir" les ouvertures sur la pièce.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Séparation > Surfaces de fermeture... à partir du menu déroulant.



  1. Choisissez le Mode de sélection des ouvertures à boucher approprié à votre besoin.

  2. Il est possible de définir le mode de remplissage voulu.

  3. Validez .



Options disponibles:





  • Plusieurs modes de sélection des ouvertures sont disponibles :

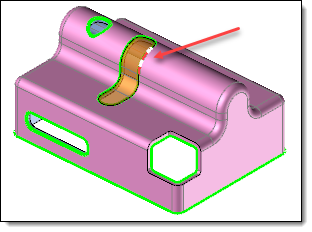

  • Arêtes : ce mode permet de créer la (ou les) surface(s) permettant de boucher un (ou des) lot(s) d'arêtes de plan de joint. Il suffit de sélectionner une seule arêtes d'une boucle fermée pour considérer la boucle entière.

  • Forme : Vous sélectionnez une forme, TopSolid'Split tente de créer automatiquement toutes les Surfaces de fermeture nécessaires au "bouchage" des ouvertures de cette forme. Si le logiciel propose une Surface de fermeture associée à une Arête de plan de joint qui ne vous convient pas, pour pouvez l'Ignorer.

    Sélection de la forme

    Aperçu de création

    Arête ignorée



  • Face : Vous sélectionnez une surface d'appui, TopSolid'Split tente de créer automatiquement toutes les Surfaces de fermeture connectées à cette surface.
      • Arêtes à ignorer : Dans ce mode, toutes les boucles d'arêtes connectées à la surfaces sont sélectionnées par défaut. Il est possible d'en ignorer certaines.
      • Arêtes à considérer : Dans ce mode, il est nécessaire de sélectionner les arêtes à considérer.

Sélection de la face de référence

Aperçu de création

Arête ignorée



  • Arêtes de plan de joint internes : Ne sont sélectionnées que les boucles d'arêtes STRICTEMENT internes à la face. Les chemins d'Arêtes de plan de joint courant sur plusieurs faces sont ignorés.

  • Arêtes de plan de joint complètes : TOUTES les boucles d' Arêtes de plan de joint qui "touchent" la face en question sont sélectionnées.

    þ Arêtes de plan de joint internes

    ¨ Arêtes de plan de joint complètes

    ¨ Arêtes de plan de joint internes

    ¨ Arêtes de plan de joint complètes

    ¨ Arêtes de plan de joint internes

    þ Arêtes de plan de joint complètes



  • Plusieurs modes de remplissages peuvent être choisis:

    • Etendre : Ce mode étend les parois du trou.



    • Remplir : Ce mode bouche le trou avec une surface remplie.



    • Contrainte : Ce mode bouche le trou avec une surface contrainte.



  • Inverser le coté d'extension : Cette option permet de choisir quelles surfaces connectées aux arêtes sélectionnées étendre, et permet de boucher les trou de manière significativement différente suivant le type d'ouverture :













  • Ajustement : Vous permet de gérer la tolérance admissible "entre" surface.

  • Lissage : Vous permet de gérer la tolérance angulaire admissible "entre" surface pour opérer une opération automatique de Lissage.



Modifications / Informations complémentaires :
