Ensemble

Sélectionnez le document ouvert à utiliser.

L'option "<non spécifié>" créera un ensemble vide. Les vues principales utilisant cet ensemble seront donc vides mais il sera ensuite possible d'y insérer un autre ensemble en éditant l'ensemble de la vue (bouton droit sur la vue).

Dans le cas où le document source est un document électrode, les options principales proposées sont différentes.
Voir le chapitre Options disponibles pour le détail.

• Assemblage : permet de choisir l'assemblage final de l'éclaté

• Étapes de montage : permet de sélectionner une étape de montage défini dans le document éclaté

Le document source possède différentes représentations, choisissez celle à utiliser.

L'ensemble à projeter peut l'être de différentes façons :

• Représentations :

Le document source possède différentes représentations, La projection peut se faire en ne choisissant que l'une d'elles (c'est l'option proposée par défaut).

• Entités :

Permet de sélectionner les entités (pièces, assemblages) à projeter.

Si plusieurs entités dont au moins une a une désignation différente des autres ont été sélectionnées, la désignation affichée dans le cartouche indiquera "-".

• Ensembles :

Permet de sélectionner un des ensembles ayant été définis dans le document assemblage.

Cette option permet de mettre en plan la pièce telle qu'elle est définie dans son document générique, sans les éventuelles opérations faites dans l'assemblage mais avec les dimensions après inclusion dans l'assemblage.

Cette option n'est disponible que si le mode Entités ci-dessus est utilisé et qu'une seule occurrence est sélectionnée.

Cette option n'est disponible que si le mode Entités ci-dessus est utilisé et qu'une seule occurrence est sélectionnée.

Elle doit être utilisée lorsqu'on souhaite appliquer une exception automatique sur une vue. L'exception automatique permet de mettre en évidence une pièce ou un sous-assemblage à l'intérieur d'une vue de l'assemblage parent ou d'un assemblage de plus haut niveau.

Pour définir le niveau d'assemblage, sélectionner la cellule Niveau d'assemblage puis l'une des options ci-dessous :

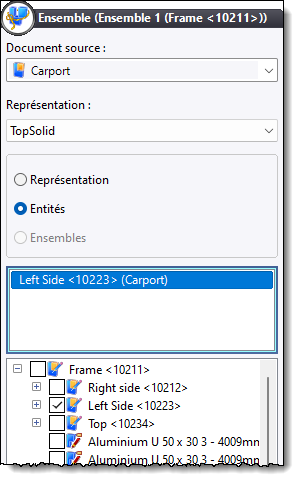

• A partir du niveau courant : A partir de l'entité sélectionnée, TopSolid remontera dans l'arborescence de la valeur spécifiée par l'utilisateur. Avec l'exemple de l'image ci-dessous où l'entité sélectionnée est Left Side, si la valeur saisie est 1, TopSolid remontera d'une valeur et sélectionnera alors l'assemblage Frame. Si la valeur saisie est 2, TopSolid remontera de deux valeurs et sélectionnera alors l'assemblage Carport (le document source).
• A partir de l'assemblage de haut niveau : A partir du l'assemblage de haut niveau, c'est à dire le document source, TopSolid descendra de la valeur spécifiée par l'utilisateur. Avec l'exemple de l'image ci-dessous où l'assemblage de haut niveau est Carport, si la valeur saisie est 0, TopSolid sélectionnera alors l'assemblage Carport. Si la valeur saisie est 1, TopSolid descendra d'un niveau et sélectionnera alors l'assemblage Frame. Etc...

Si le document source possède différentes configurations, choisissez celle à utiliser.

Si le document source possède différentes configurations, cette commande permet de sélectionner celles qui seront affichées en traits mixtes (par exemple, la position minimum, maximum, hors tout, ....)

A la première utilisation de cet commande dans un document de mise en plan, l'ensemble créé est appelé ensemble principal.

Ce sont les informations de cet ensemble qui seront utilisées pour renseigner le cartouche.

Si les vues créées à partir de cet ensemble sont supprimées, l'ensemble principal se vide et en conséquence les informations de cartouche également :

• Mais si il existait un autre ensemble dans le document, ce dernier sera remonté automatiquement dans l'ensemble principal et les informations du cartouche seront automatiquement modifiées.

• Sinon, lorsqu'un nouvel élément sera projeté, l'ensemble principal récupérera automatiquement cette source et les informations du cartouche seront automatiquement modifiées.

• Les ensembles suivants l'ensemble principal seront nommés "Ensemble 1", "Ensemble 2", ...

Si aucun document n'est ouvert, il est tout de même possible de valider le dialogue. Les vues principales utilisant cet ensemble seront donc vides mais il sera ensuite possible d'y insérer un autre ensemble en éditant l'ensemble de la vue (bouton droit sur la vue).

• Formes à éroder: en cochant cette case, les formes a éroder sont ajoutées à la vue.
• Sélectionner toutes les électrodes: en cochant cette case, la vue contiendra la totalité des électrodes du document source. Si l'option n'est pas activée, la liste des électrodes présentes dans le document source est affichée dans une liste.
  Il est possible d'activer les options suivantes individuellement pour chaque électrode sélectionnées, ou pour toutes les électrodes :

• Positions théoriques: cette case permet d'afficher dans la vue les exemplaires répétés de l'électrode correspondante.
• Point de contrôle: Affiche les points de contrôles définis dans le document électrode.
• Mandrins: Ajoute dans la vue le mandrin de l'électrode correspondante si celui-ci a été inclus dans le document électrode.
• Positions initiales : Ajoute dans la vue la projection de l'électrode dans sa position initiale définie dans le document électrode.

• Document source :

Cette option n'est disponible que si un filtre par entités a été créé dans le document source. Par défaut à la création de la vue, les entités sont visibles, il faut cocher cette option pour les cacher).

• Documents filtre :

Les documents filtres ouverts ou au coffre seront listés. Il faut cocher les documents filtre à utiliser.

La case Garder entités permet de définir si vous souhaitez que le filtre conserve ou ignore les pièces ou les sous-ensembles qui correspondent aux critères du filtre.

La case Ignorer propriétés d'occurrence permet de ne pas tenir compte des modifications faites localement dans l'assemblage sur les propriétés d'une pièce ou d'un sous-ensemble.

Voir l'aide de la commande volume de limitation pour l'explication du fonctionnement de cette option.

• Projeter les textes : Permet de projeter les textes issus des documents de Mise à plat (note de plis) et Dessin.

• Calculer la géométrie des points d'entrées : Permet de scanner les formes pour créer une esquisse contenant les cercles des points d'entrée.

• Pour voir ces éléments dans une vue, les lignes des points d'entrées devront être marquées visibles dans la rubrique Traits du style de vue utilisé.

     En décochant cette option, et en mode projection rapide uniquement, le temps de calcul de la vue principale sera considérablement optimisé.

• Couper les esquisses : Permet de gérer les esquisses, les points et les sections dans une coupe, une coupe locale, une vue avec volume de limitation, une vue rognée, une vue de détail ou une vue interrompue.

• Couper les textes : Lorsque l'option Couper les esquisses est cochée, cette option permet également de gérer les textes dans les mêmes vues (coupe, coupe locale, etc...).

Lorsque l'option Couper les esquisses est cochée et que l'option Couper les textes est décochée, le texte est alors retiré de la vue dès qu'il n'est pas entièrement visible.

Les entités suivantes ne sont pas supportées :

• Symbole d'esquisse

• Esquisse allégée d'une forme (perçage en mode allégé)

• Forme rangée à l'intérieur d'une esquisse (circuit de régulation, etc...)

• Facettisation : Les formes facétisée issues d'import STL ou IFC sont gérées en mode projection exacte. Il est possible de modifier la qualité des coupes locales et des vues limitées en réglant ces tolérances.
