Esquisse de disposition







Liens / Vidéos :





Cette commande permet de créer différents rectangles qui serviront de positionnement aux vues qui y seront rattachées. Chaque vue sera placée dans un ractangle à l'utilisation de la commande Optimiser la disposition des vues.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Vue > Esquisse de disposition... à partir du menu déroulant.



  1. Les commandes de l'esquisse sont disponibles. Elles vous permettent de dessiner les rectangles dans lesquels seront placés les vues en cas d'optimisation de la disposition des vues. Créez autant de rectangles qu'il y a ou aura de vues. Vous pouvez contraindre les rectangles en eux.

  2. Validez l'esquisse (au milieu, en-haut de l'espace de travail).

  3. Il faut maintenant rattacher les vues vides ou existantes en utilisant la commande Profil de disposition.





  • Cette commande est surtout utile avec un modèle ayant des vues vides qui sera utilisé pour faire une mise en plan ou une mise en plan en rafale.

  • Lors de la validation de l'esquisse, une opération Génération (Esquisse de disposition) est créée dans l'arbre des opérations. Elle est insérée au début des opérations, avant la création de vues.





  • Seuls des rectangles peuvent être utilisés.

  • C'est l'esquisse de disposition qui donne l'emplacement des vues. Une vue rattachée à un profil de disposition peut être déplacée, mais si la commande Optimiser la disposition des vues est réutilisée, la vue reprendra sa position dans l'esquisse de disposition. Dans ce cas, il est préférable d'éditer l'esquisse, de la déplacer, de la valider puis d'optimiser la disposition des vues.





Si des vues (vides ou projections) sont déjà en place, la première fois que la commande Optimiser la disposition des vues. est utilisée, crée l'esquisse de disposition si elle n'existe pas et rattache automatiquement les différentes vues à cette esquisse.





Modifications / Informations complémentaires :



Pour modifier, éditer l'esquisse, relancer la commande.





La position des rectangles destinés à la vue principale et à ses vues auxiliaires est importante, puisque c'est d'elle que découle la position et l'échelle des vues. L'alignement des vues est conservé, mais l'échelle dépend de la zone commune.

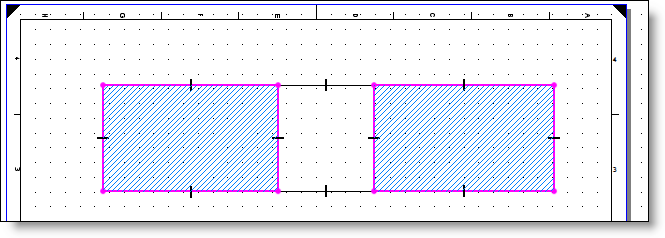

Dans ce cas, les zones hachurées sont utilisées pour calculer l'échelle optimale de la vue principale et de sa vue auxiliaire.

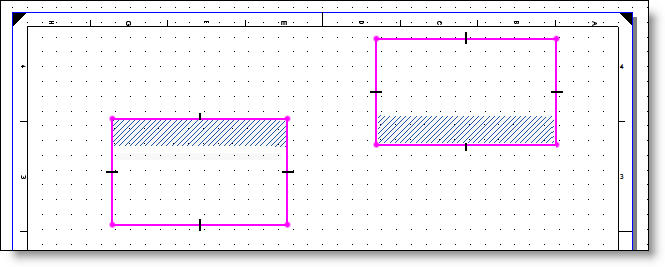

Dans ce cas, l'échelle optimale pour la vue principale (et pour la vue auxiliaire) est calculée en fonction de cette zone hachurée, l'échelle sera donc beaucoup plus petite.
