Personnaliser un perçage
|
Personnaliser un perçage |

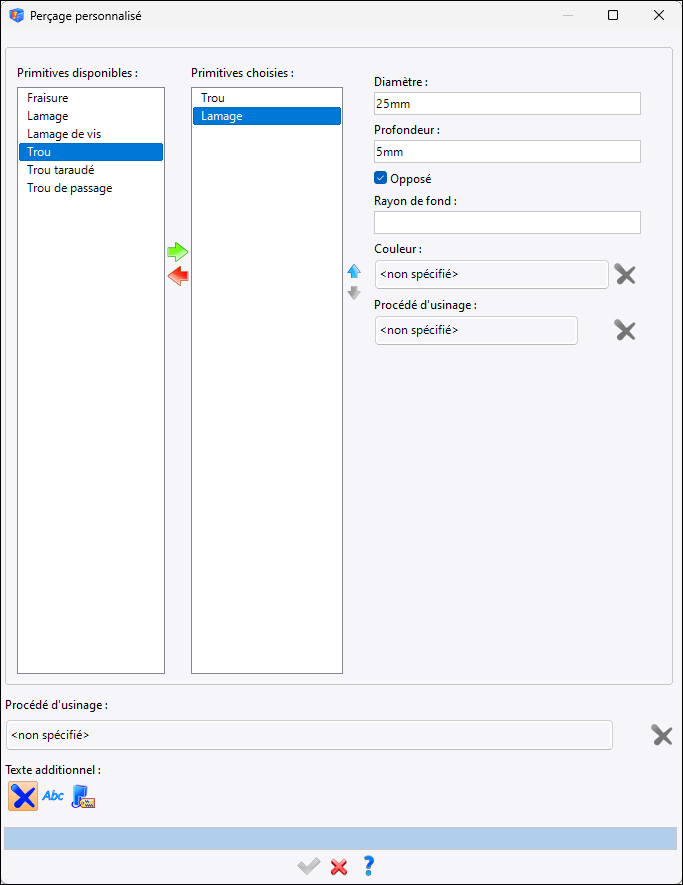

Il est possible de créer vos propres modèles de perçages en combinant les opérations de perçage unique disponibles.
La première colonne contient les types d'opération qu'il est possible de combiner.
Le seconde colonne contient les opérations que va contenir votre modèle de perçage.
Utilisez les flèches entre ces deux colonnes pour ajouter ou supprimer des opérations dans votre modèle de perçage.
Dans la partie de droite de la boite de dialogue, les paramètres de l'opération sélectionnée dans la seconde colonne sont affichés.
Renseignez tous les paramètres de chaque opération que contient votre modèle de perçage pour pouvoir valider la création du modèle.
La couleur de la primitive peut également être changée.
Texte additionnel :
Cette information peut être récupérée dans la colonne Texte additionnel d'un tableau de perçage ainsi que dans une notre de perçage.
Ce texte peut être créé de 3 manières différentes :
Vide : aucun texte.
Texte : texte saisi manuellement.
Propriété : récupération d'une propriété du composant ayant réalisé le perçage (perçage créé dans un document procédé de composant).
|
Cette fonction permet de créer un modèles de perçage. Si vous souhaitez ensuite conserver ce modèle pour pouvoir le
réutiliser plus tard, il faut penser à le sauvegarder en utilisant
la commande " Ajouter au
modèles" ( |
) dans le dialogue de la fonction
