L'utilisation de l'option "Ensemble" est mémorisée ainsi que les noms des ensembles.

De ce fait, si par la suite on change le document d'assemblage de référence et que celui-ci contient également les mêmes ensembles, la nomenclature pourra être mise à jour correctement.

Cela permet ainsi de créer des modèles de nomenclature pré-réglés pour certains ensembles spécifiques (cartérisation, motorisation, quincaillerie...)

Cette option liste toutes les représentions de l'assemblage et permet de choisir laquelle utilisée pour afficher la nomenclature.

Si des ensembles ont été définis dans l'assemblage, l'un d'eux peut être utilisé pour afficher la nomenclature.

Lorsque cette option est cochée, elle a pour effet de regrouper sur une même ligne de nomenclature les pièces différentes ayant toutes leurs propriétés de nomenclature identiques.

Cette option est conditionnée à l'activation de l'option Regrouper par colonne de propriété. Elle dégroupe par rapport aux géométries. C'est à dire que deux lignes qui ont les mêmes propriétés de nomenclature mais des géométries différentes seront dégroupées, sans cette seconde option elles ne constitueraient qu'une ligne.

Cette option permet de tenir compte ou non des modifications réalisées uniquement dans l’assemblage.

Cette option permet de filtrer votre nomenclature afin d'exclure/garder une sélection d'éléments.

Il suffit de cocher le filtre à utiliser pour l'activer.

On distingue deux types de filtres dans ce dialogue :

• Document source : cette zone liste les filtres créés dans le document source (filtre par entités et filtre par propriétés).

• Documents filtre : cette zone liste les documents filtre existants dans le projet source ou dans un projet référencé par le document source. Si la cellule Garder les entités est sélectionnée, seuls les éléments répondants au filtre seront gardés en nomenclature (et par conséquent, tous les éléments ne répondants pas au filtre seront exclus).

Strict :Lorsque le mode Strict est coché, on ne tient pas compte des constituants.

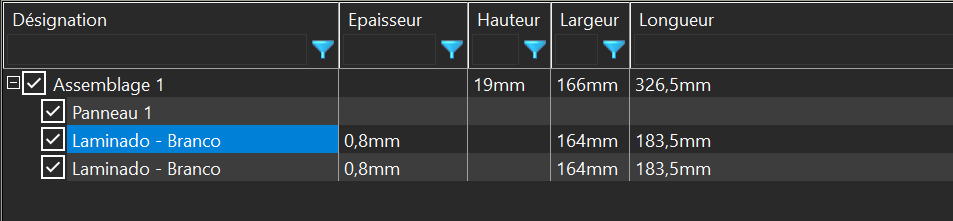

Mode Strict   Nomenclature râteau avec filtre qui garde les entités "stratifiés"	Le Panneau est un constituant du Stratifié mais il n'apparaît pas dans le nomenclature.

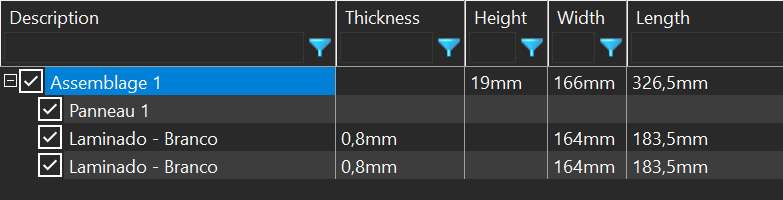

Case Strict décochée   Nomenclature râteau avec filtre qui garde les entités "stratifiés"

La modification d'un modèle de nomenclature utilisé dans une nomenclature existante ne mettra pas à jour cette dernière.

Pour modifier les propriétés affichées d'une nomenclature existante, utilisez la commande Colonnes.
