Aucun
L'outil n'effectue aucun écrêtage. Les crêtes restent donc présentes sur la pièce.
Ecrêtage par défonçage
Suite à une ébauche par défonçage, l'outil va laisser des crêtes (largeur de la plaquette) sur la pièce.
Il est ici possible de demander à TopSolid de gérer ces crêtes.
Les différents types d'écrêtage sont récapitulés ci-dessous :
|
|

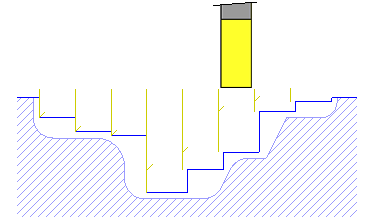

Aucun
L'outil n'effectue aucun écrêtage. Les crêtes restent donc présentes sur la pièce.
|
|
|

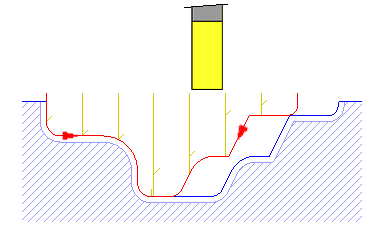

Total
A la fin de l'ébauche, l'outil effectue une passe d'écrêtage sur toute la partie ébauchée. L'outil réalise cette passe afin que la direction d'usinage soit toujours descendante. Dans le cas ci-dessous, la passe d'écrêtage est donc décomposée en 2 parties afin de respecter la direction verticale descendante de l'usinage.
|
|
|

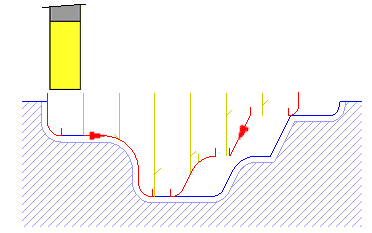

Partiel à la fin
A la fin de l'ébauche, l'outil effectue des passes d'écrêtage uniquement dans les zones où il reste de la matière (zone non horizontale). L'outil réalise ces passes afin que la direction d'usinage soit toujours descendante. Dans le cas ci-dessous, l'écrêtage est donc décomposée en plusieurs parties afin de respecter la direction verticale descendante de l'usinage.
|
|
|

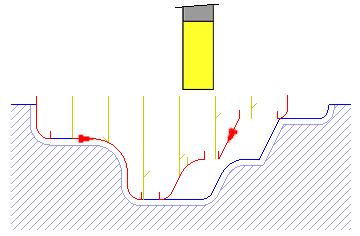

Partiel en continue
L'outil effectue des passes d'écrêtage uniquement dans les zones où il reste de la matière (zone non horizontale), au fur et à mesure des passes d'ébauche. L'outil réalise ces passes afin que la direction d'usinage soit toujours descendante. Dans le cas ci-dessous, l'écrêtage est donc décomposé en plusieurs parties afin de respecter la direction verticale descendante de l'usinage.
|
